Oil cooler assembly
/ Weichai WP10340E32 (Евро 2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

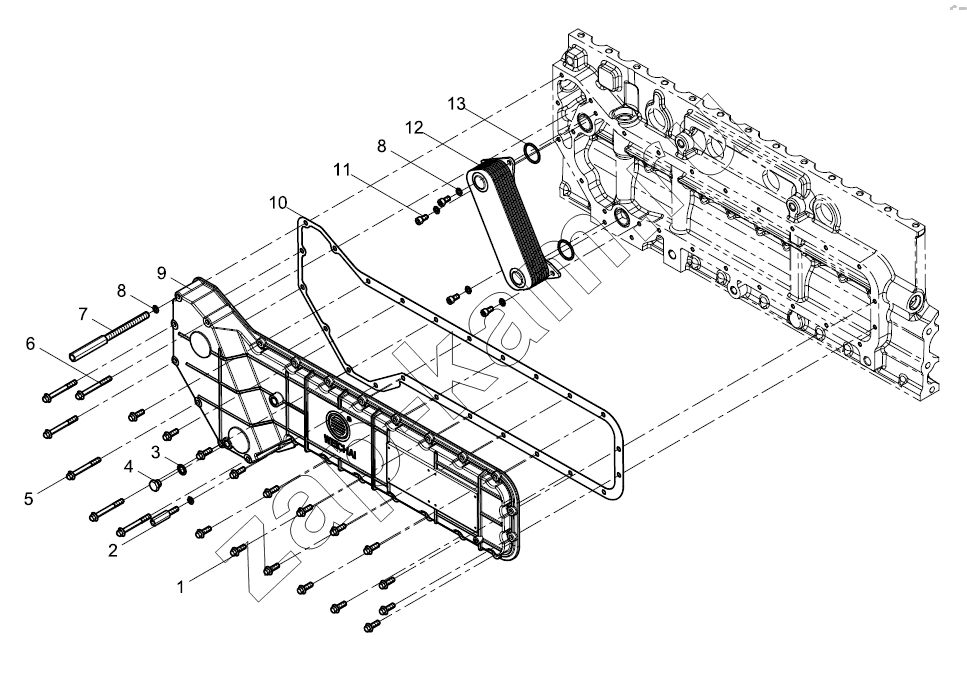

Схема/чертеж: Oil cooler assembly / Weichai WP10340E32 (Евро 2)
1
2
3
4
5
6
7
8
8
9
10
11
12
13
Поз. Артикул Название детали Кол-во Цена
1 90011410003 Hexagon Flange Bolt 16; -
2 612600112056 Supporting plate 1; -
3 612600080200 Шайба уплотнительная 1; -
4 90003962020 Болт 1; -
5 90011410009 Hexagon Flange Bolt 5; -
6 90011410010 Hexagon Flange Bolt 1; -
7 612600014249 Supporting plate 1; -
8 90003932023 Шайба пружинная 6; -
9 614010083B Кожух охладителя блока 1; -
10 614010084B Прокладка под кожух 1; -
11 90003862419S Inner hexagon screw 4; -
12 61500010334 Радиатор масляный 1; -
13 81400010032 Кольцо прокладочное 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
