Intercooler assembly
/ Weichai WP10 DHP10Q0168

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

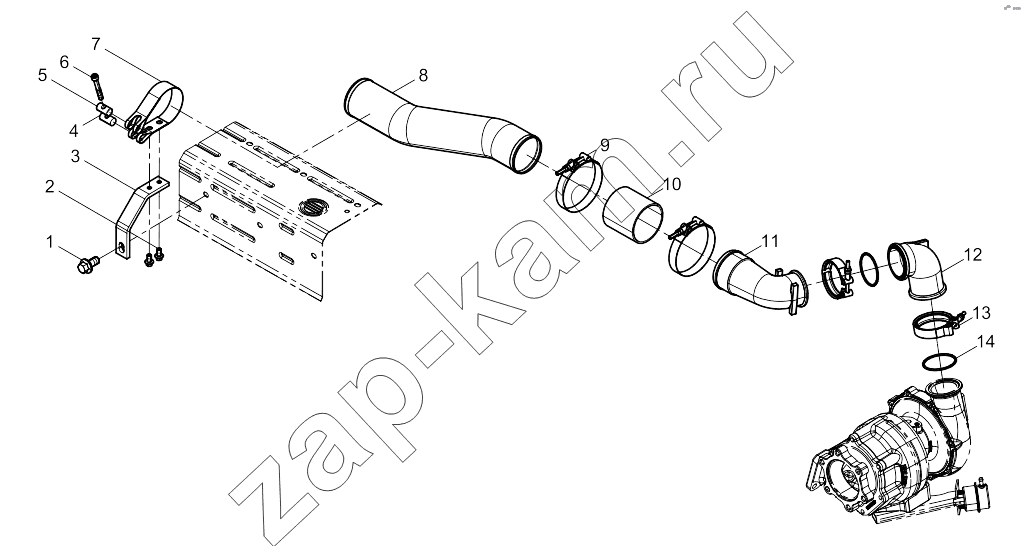

Схема/чертеж: Intercooler assembly / Weichai WP10 DHP10Q0168
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
1 612600115145 Hexagon Flange Bolt 1; -
2 90011430040 Hexagon Flange Bolt 2; -
3 612600111590 Bracket 1; -
4 1700550013 Вкладыш-шайба хомута 1; -
5 209190017 Вкладыш-гайка хомута 1; -
6 90003862462 Винт 1; -
7 612600110317 Clamp 1; -
8 612600111892 Air intake pipe of intercooler 1; -
9 612600112232 Clamp 2; -
10 612600111086 Air Connecting Rubber Pipe 1; -
11 612600110365 Adapter 1; -
12 612600110364 Intake elbow 1; -
13 61560110226 Хомут стяжной 2; -
14 190320035 Уплотнительное кольцо 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
