Air compressor
/ Weichai WP10 DHP10Q1242

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

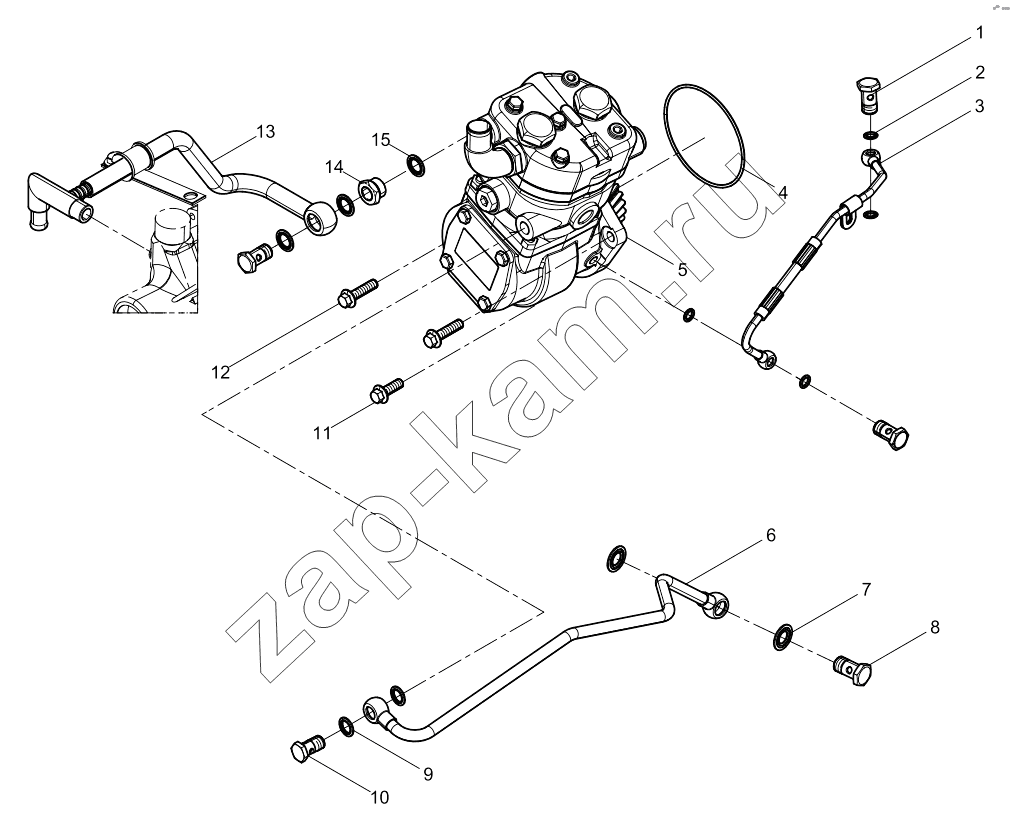

Схема/чертеж: Air compressor / Weichai WP10 DHP10Q1242
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 612600130333 Hollow bolt 2; -
2 612600080246 Seal washer 4; -
3 612600130326 Oil pipe of air compressor assembly 1; -
4 30800010003 Кольцо уплотнительное 1; -
5 612600130775 Air compressor assembly 1; -
6 612600130759 Water inlet pipe assembly 1; -
7 13023361 Составная уплотняющая шайба 4; -
8 90003962627 Болт полый 2; -
9 612600080200 Шайба уплотнительная 2; -
10 90003962621 Болт 1; -
11 90011430017S Hexagon Flange Bolt 1; -
12 90011430032 Hexagon Flange Bolt 2; -
13 612600130385 Water return pipe assembly of air compressor 1; -
14 99100360161 Штуцер 1; -
15 13023364 Составная уплотняющая шайба 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
