Air Compressor Group
/ Weichai WP12 DHP12Q0501

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

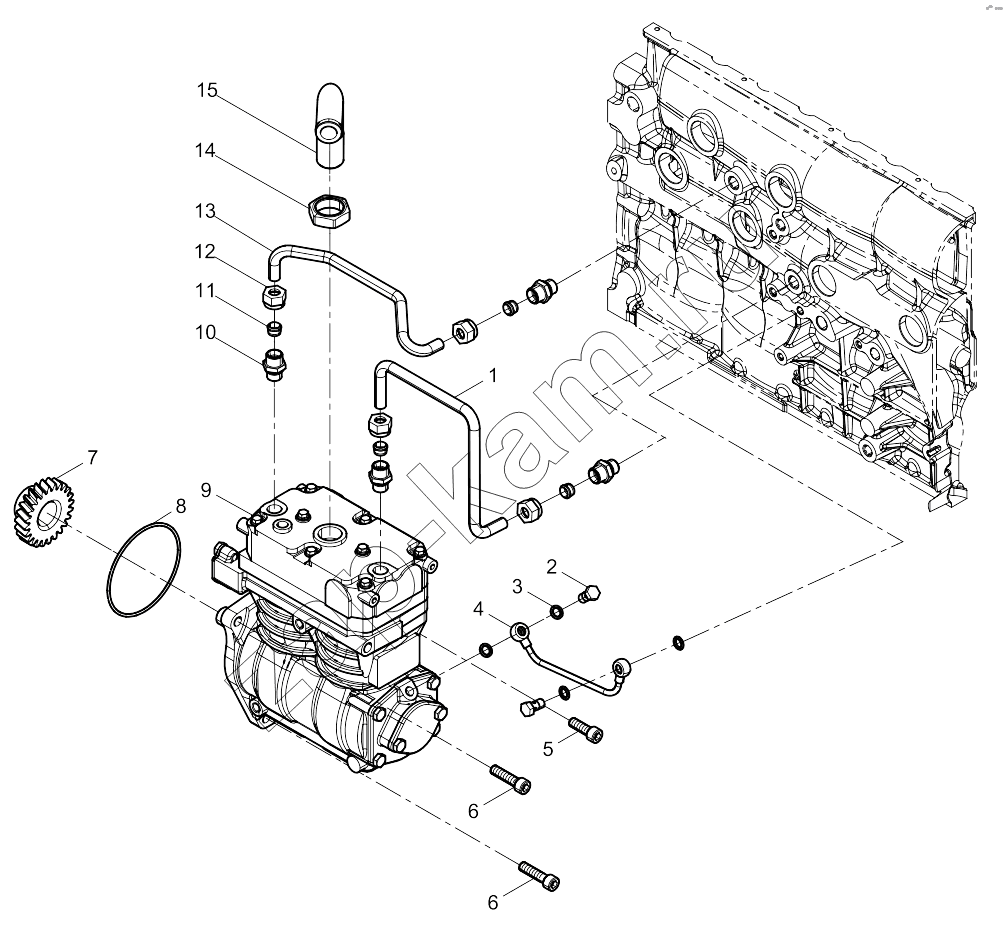

Схема/чертеж: Air Compressor Group / Weichai WP12 DHP12Q0501
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 612630030036 Впускная труба компрессора 1; -
2 612630030055 Болт полый 2; -
3 612600080246 Seal washer 4; -
4 612630030037 Маслопровод двухцилиндрового воздушного компрессора 1; -
5 90003862532S Inner hexagon screw 1; -
6 90013550004S Inner hexagon screw 2; -
7 612630030032 Шестерня комперссора 1; -
8 612639000039 О-образное уплотнительное кольцо 1; -
9 612630030047 Двухцилиндровый воздушный компрессор 1; -
10 612639000057 Двухтрубное соединение 4; -
11 90003559563 Вкладыш уплотнительный 4; -
12 612639000022 Соединительная гайка 4; -
13 612630030034 Водоотводная труба компрессора 1; -
14 612600130012 Hexagon nut 1; -
15 612600130056 Adapter 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
