Turbocharger Oil Pipe Group
/ Weichai WP13 DHP13Q0801

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

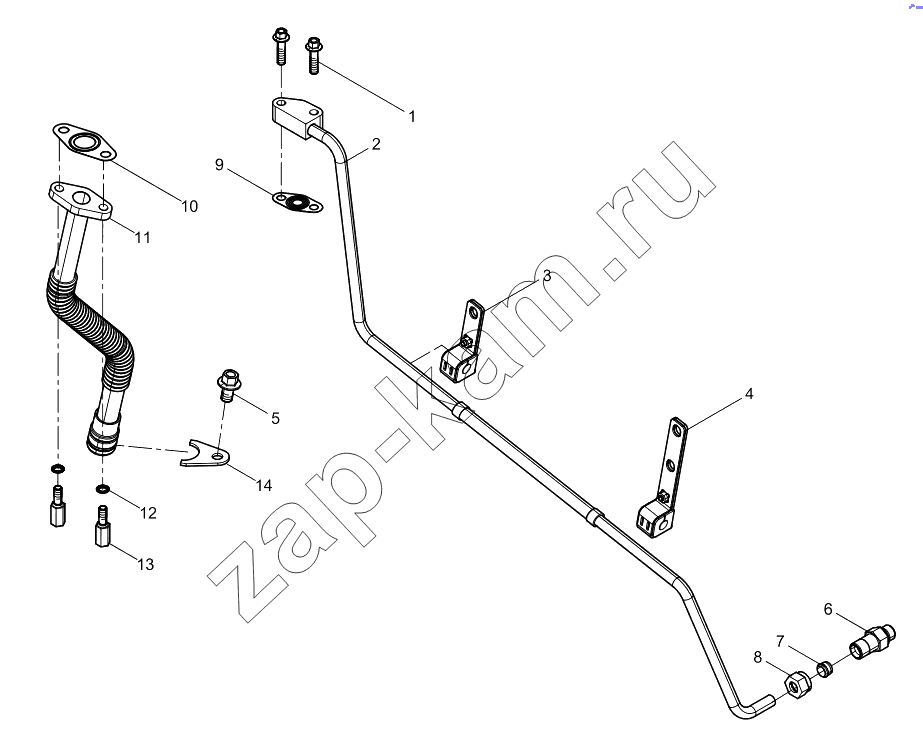

Схема/чертеж: Turbocharger Oil Pipe Group / Weichai WP13 DHP13Q0801
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
1 9000000185 Hexagon Flange Bolt 2; -
2 1001113154 Turbocharger Oil Pipe Assembly 1; -
3 1001335155 Pipe Clamp Assembly 1; -
4 1001335589 Pipe Clamp Assembly 1; -
5 9000000203 Hexagon Flange Bolt 1; -
6 1000889730S Ferrule Face Straight Thread Elbow-body 1; -
7 1000886100 Ferrule 1; -
8 612639000022 Соединительная гайка 1; -
9 612600115573 Turbocharger Oil Pipe Gasket 1; -
10 612600115514 Gasket 1; -
11 1002516533 Turbocharger Oil Pipe Assembly 1; -
12 188250083 Шайба 2; -
13 61460070014 Болт 2; -
14 1000583648 Bale 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
