Air Compressor Group
/ Weichai WP13 DHP13Q3390

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

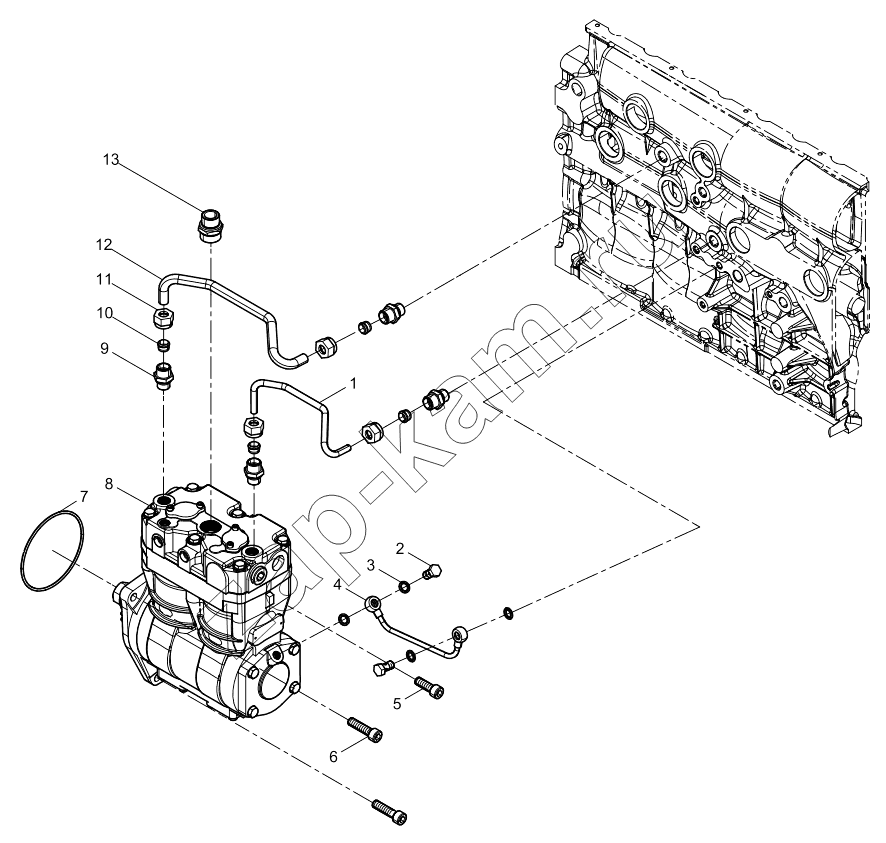

Схема/чертеж: Air Compressor Group / Weichai WP13 DHP13Q3390
1
2
3
4
5
6
7
8
9
10
11
12
13
Поз. Артикул Название детали Кол-во Цена
1 1001474065 Air Compressor Water Pipe 1; -
2 612639000047 Пустотелый болт 2; -
3 13057039 Unit seal washer 4; -
4 1003370376 Air Compressor Oil Pipe Assembly 1; -
5 90013550004S Inner hexagon screw 2; -
6 90003862532S Inner hexagon screw 1; -
7 612639000039 О-образное уплотнительное кольцо 1; -
8 1003185665 Air Compressor Assembly 1; -
9 1000879941S Ferrule Straight Thread Elbow-body 4; -
10 1000886100 Ferrule 4; -
11 612639000022 Соединительная гайка 4; -
12 1000984919 Air Compressor Water Pipe 1; -
13 612639000060S Pipe Joint 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
