Electronic Control System Harness Group
/ Weichai WP13 DHP13Q3390

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

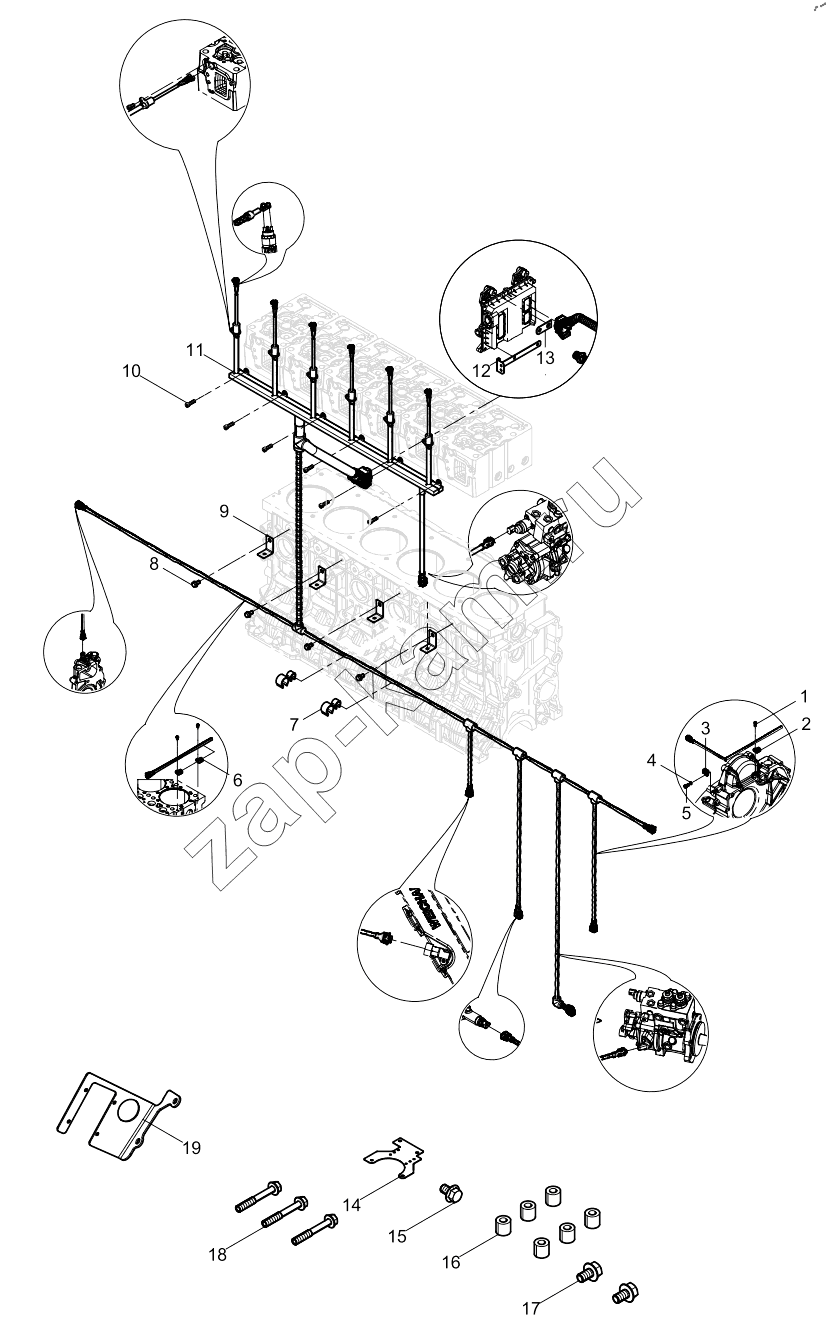

Схема/чертеж: Electronic Control System Harness Group / Weichai WP13 DHP13Q3390
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Поз. Артикул Название детали Кол-во Цена
1 90013050006S Inner Hexagon Socket Head Cap Screw 8; -
2 612600012796 Pipe Clamp Assembly 1; -
3 612600081629 Pipe Clamp Assembly 1; -
4 90003931102 Пружинная шайба 1; -
5 90003862419 Болт (под угольник) 1; -
6 612600081628 Pipe Clamp Assembly 1; -
7 612600080949 Pipe Clip 2; -
8 9000000068 Hexagon Flange Bolt 4; -
9 612630080675 Harness Bracket 4; -
10 90003862327S Inner Hexagon Socket Head Cap Screw 6; -
11 1003804157 Engine Harness 1; -
12 1000985885 Harness Bracket 1; -
13 612600080725 Harness clamp plate 1; -
14 1000837648 Bracket 1; -
15 9000000223 Hexagon Flange Bolt 1; -
16 612630110019 Sleeve 6; -
17 9000000642 Hexagon Flange Bolt 2; -
18 90011400057 Hexagon Flange Bolt, Heavy Series 3; -
19 1000836589 Bracket 1; -
