Low Pressure Fuel Pipe Group
/ Weichai WP13 DHP13Q3390

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

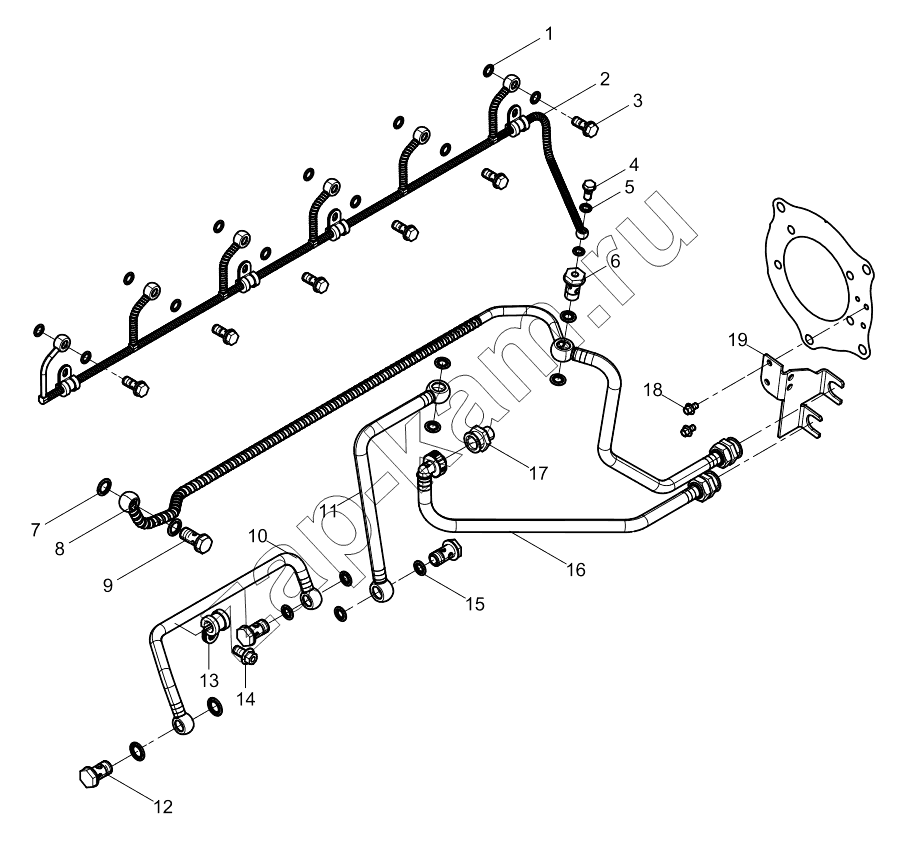

Схема/чертеж: Low Pressure Fuel Pipe Group / Weichai WP13 DHP13Q3390
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Поз. Артикул Название детали Кол-во Цена
1 13057039 Unit seal washer 12; -
2 1002582493 Fuel Return Pipe Assembly 1; -
3 612639000047 Пустотелый болт 6; -
4 612600081948 Bolt 1; -
5 612600080201 Шайба уплотнительная 2; -
6 331005000863 Bolt 1; -
7 612600080200 Шайба уплотнительная 2; -
8 1001486611 Fuel Return Pipe Assembly 1; -
9 01119243 Пустотелый болт 1; -
10 1002486283 Fuel-inlet Pipe Assembly 1; -
11 1002454273 Fuel-inlet Pipe Assembly 1; -
12 612639000049 Болт полый 3; -
13 680360199 Pipe Clamp Assembly 1; -
14 9000000734 Hexagon Flange Bolt 1; -
15 13023361 Составная уплотняющая шайба 11; -
16 1000646163 Fuel-inlet Pipe Assembly 1; -
17 610800130243 Pipe Joint 1; -
18 9000000048 Hexagon Flange Bolt 2; -
19 1000646168 Fuel Pipe Bracket 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
