Air Compressor Group
/ Weichai WP4.1 DH4.1K0320

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

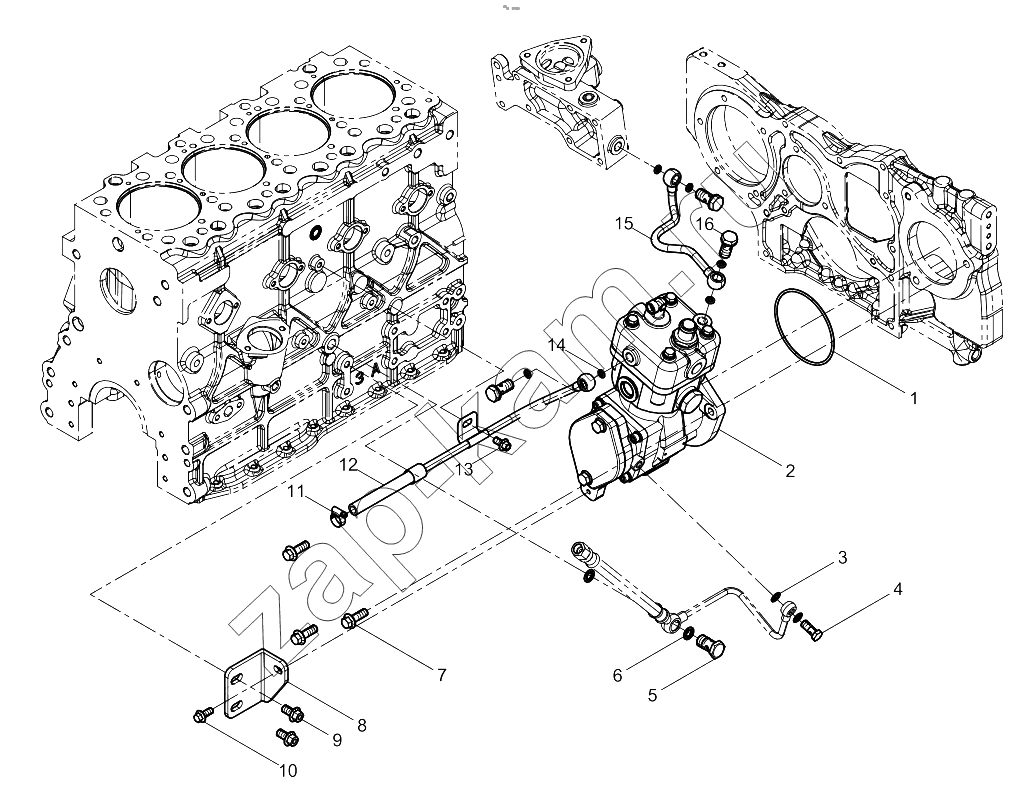

Схема/чертеж: Air Compressor Group / Weichai WP4.1 DH4.1K0320
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 1000844556 O-ring 1; -
2 1001542269 Air Compressor Assembly 1; -
3 612600080246 Seal washer 2; -
4 612600130333 Hollow bolt 1; -
5 90003962627 Болт полый 1; -
6 13023361 Составная уплотняющая шайба 2; -
7 90011430017S Hexagon Flange Bolt 3; -
8 2105130172 Air Compressor Bracket 1; -
9 90011420036 Hexagon Flange Bolt 2; -
10 90011430016 Toothed bolt 1; -
11 90003989300 Хомут шланга 1; -
12 1001586430 Air Compressor Water Pipe Assembly 1; -
13 9000000068 Hexagon Flange Bolt 1; -
14 13023360 Составная уплотняющая шайба 6; -
15 1001586432 Air Compressor Water Pipe Assembly 1; -
16 01119243 Пустотелый болт 3; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
