Air Compressor Assembly
/ Weichai WP6 DHB06G0131

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

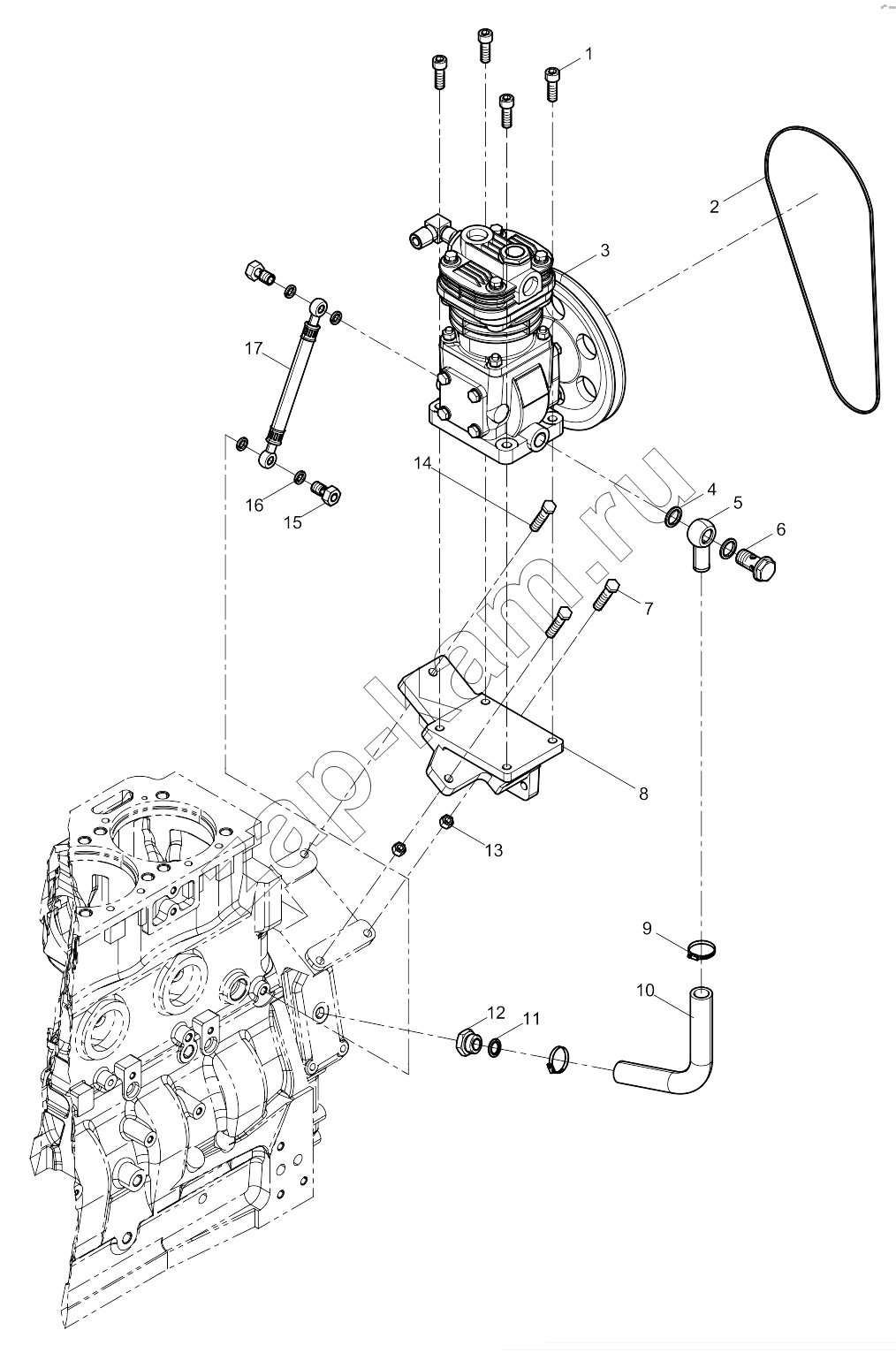

Схема/чертеж: Air Compressor Assembly / Weichai WP6 DHB06G0131
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Поз. Артикул Название детали Кол-во Цена
1 01110665 Винт с шестигранной уголовочной цилиндрической головкой 4; -
2 13033963 Narrow v-belt 1; -
3 13026014 Air Compressor 1; -
4 612600080275 Шайба прокладочная 2; -
5 13020443 Water pipe 1; -
6 01119250 Hollow bolt 1; -
7 90003800536 Screw 2; -
8 13033561 Air compressor 1; -
9 13039655 Clamp 2; -
10 13039985 Rubber tube 1; -
11 612600080200 Шайба уплотнительная 1; -
12 12200730 Water pipe 1; -
13 13021999 Шестигранная гайка 2; -
14 01139584 Шестиугольный головочный болт 1; -
15 13020915 Пустотелый болт 2; -
16 13057039 Unit seal washer 4; -
17 13022734 Air compressor oil-inlet pipe 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
