Air compressor assembly
/ Weichai WP6G125E22

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

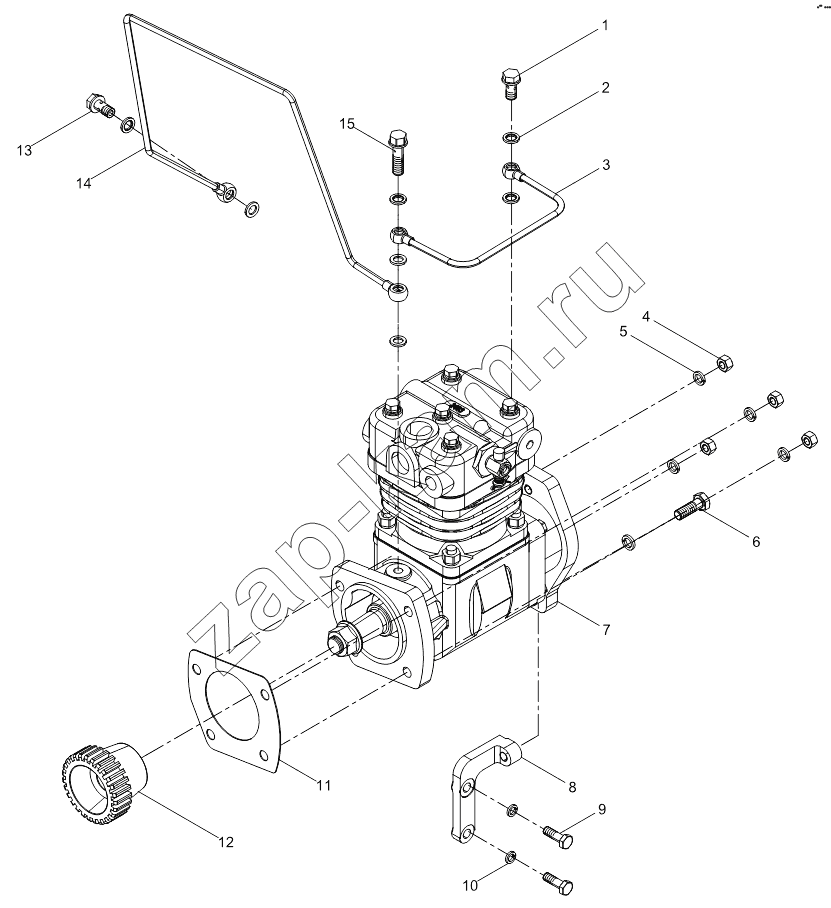

Схема/чертеж: Air compressor assembly / Weichai WP6G125E22
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 13020915 Пустотелый болт 1; -
2 13057039 Unit seal washer 7; -
3 13026368 Смазочная труба компрессора 1; -
4 01139401 Шестигранная гайка 4; -
5 01178365 Пружинная шайба 5; -
6 01112427 Шестиугольный головочный болт 1; -
7 13024210 Элемент воздушного компрессора 1; -
8 13024264 Стойка воздушного компрессора 1; -
9 01112331 Шестиугольный головочный болт 2; -
10 01177981 Пружинная шайба 2; -
11 13024489 Уплотняющая шайба компрессора 1; -
12 13024212 Шестерня компрессора 1; -
13 01153236 Пустотелый болт 1; -
14 13032211 Oil pipe of air compressor assembly 1; -
15 13026353 Hollow bolt 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
