Air Compressor Group
/ Weichai WP7.300E51

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

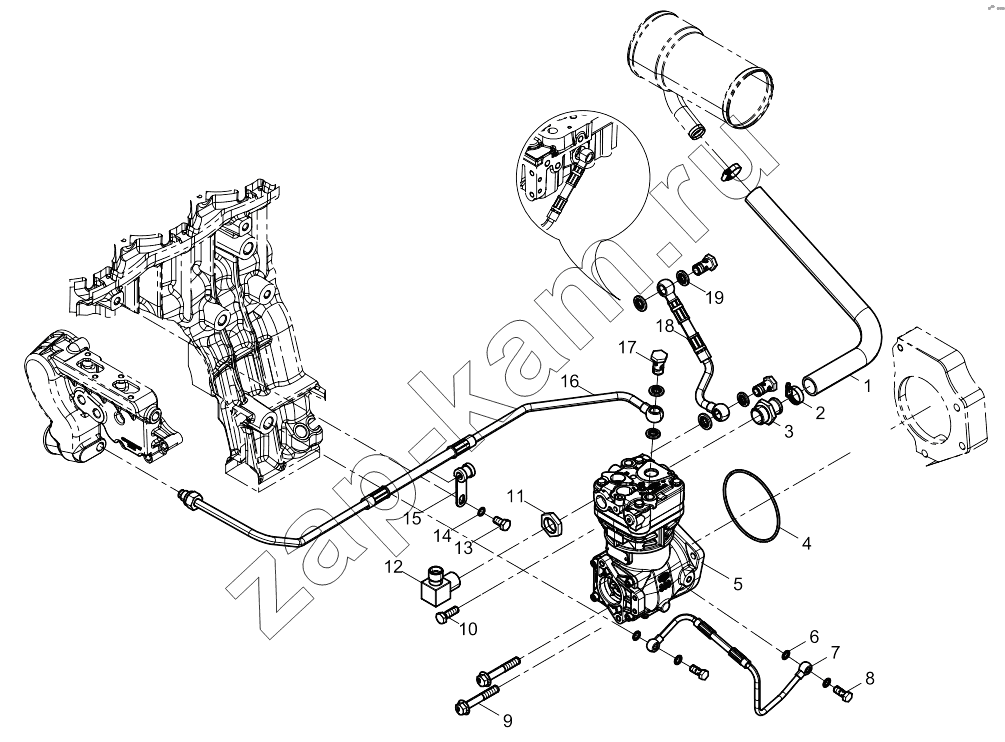

Схема/чертеж: Air Compressor Group / Weichai WP7.300E51
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Поз. Артикул Название детали Кол-во Цена
1 610800130079 Air Connecting Rubber Pipe 1; -
2 90003989301 Хомут шланга 2; -
3 612600130269 Air Pipe Connector 1; -
4 610800130286 Seal Ring 1; -
5 1000904146 Air Compressor Assembly 1; -
6 612600080246 Seal washer 4; -
7 610800130290 Air Compressor Oil Pipe Assembly 1; -
8 612600130333 Hollow bolt 2; -
9 610800070217S Hexagon Flange Bolt 2; -
10 90003802544 Болт с шестигранной головкой 1; -
11 612600131046 Nut 1; -
12 1000183506 Pipe Joint 1; -
13 90003802511 Болт 1; -
14 90014040008 Plain Washer 1; -
15 610800130038 Pipe Clamp Assembly 1; -
16 1001085784 Air Compressor Water Pipe Assembly 1; -
17 612639000049 Болт полый 3; -
18 610800130068 Air Compressor Water Pipe Assembly 1; -
19 13023361 Составная уплотняющая шайба 6; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
