Compressor Pipe Group
/ Weichai WP7.300E51

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

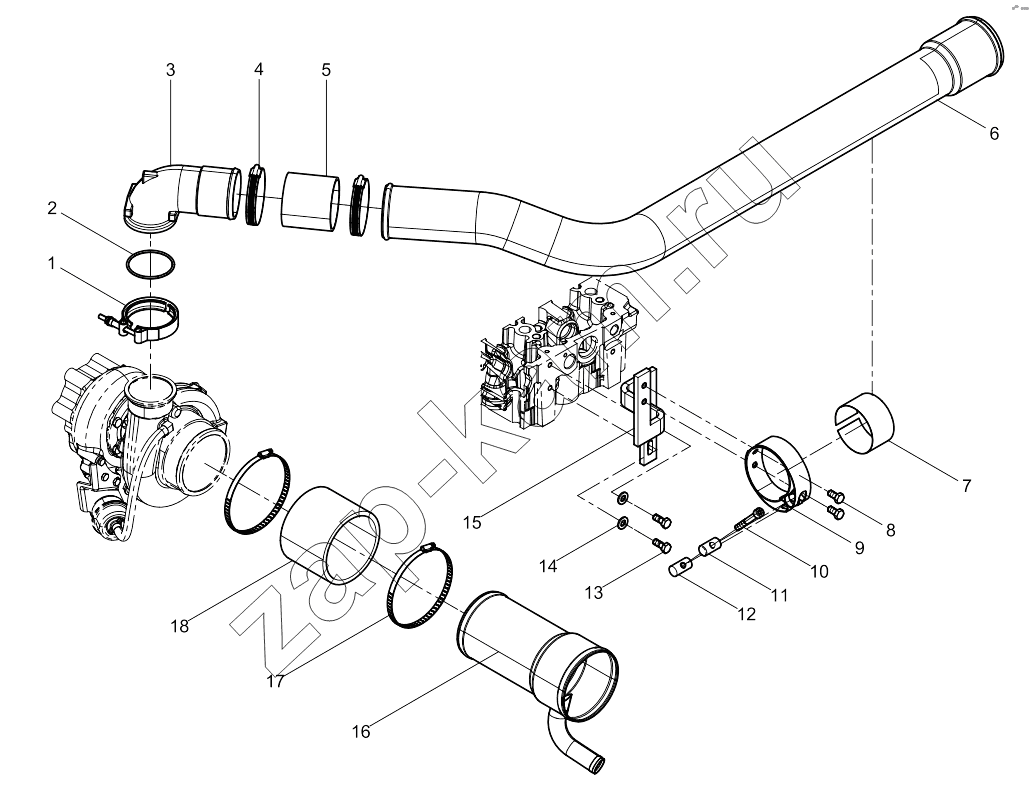

Схема/чертеж: Compressor Pipe Group / Weichai WP7.300E51
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
1 61560110226 Хомут стяжной 1; -
2 190320035 Уплотнительное кольцо 1; -
3 61560110165 Патрубок 1; -
4 90003989312 Хомут стяжной 2; -
5 612600110962 Rubber hose with fiber layer 1; -
6 610800110590 Intercool Pipe 1; -
7 610800120013 Pipe Clamp 1; -
8 90003802411 Болт 2; -
9 610800120012 Clamp 1; -
10 90013550012 Inner hexagon screw 1; -
11 209190017 Вкладыш-гайка хомута 1; -
12 1700550013 Вкладыш-шайба хомута 1; -
13 90003802419 Винт (под угольник) 2; -
14 90014040007 Plain Washer 2; -
15 610800120011 Inter-cool Pipe Bracket 1; -
16 610800110104 Compressor Air-inlet Assembly 1; -
17 90003989318 Хомут шланга 2; -
18 61560110117 Air Connecting Rubber Pipe 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
