Low Pressure Fuel Pipe Group
/ Weichai WP7 DHP07T0067

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

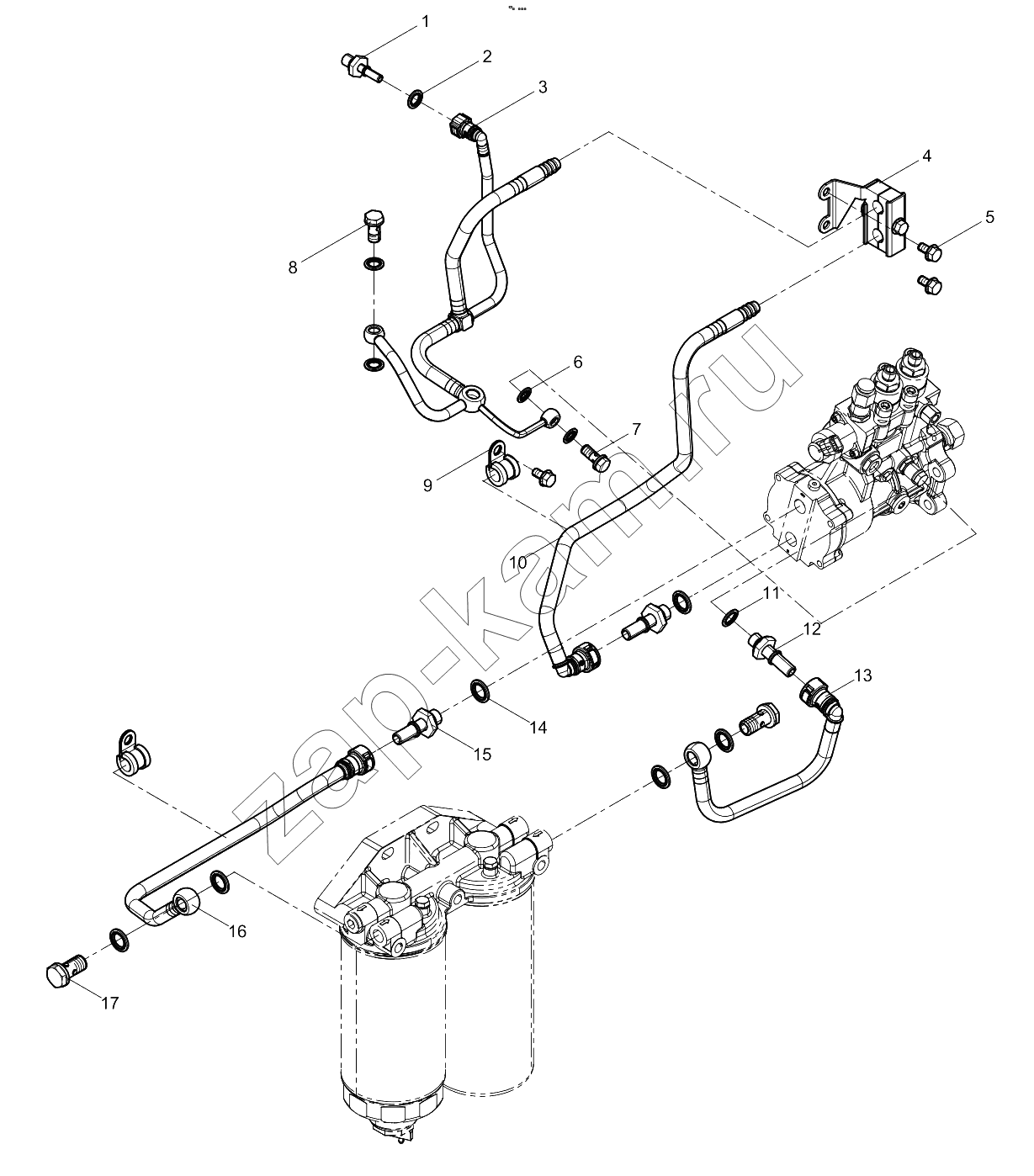

Схема/чертеж: Low Pressure Fuel Pipe Group / Weichai WP7 DHP07T0067
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Поз. Артикул Название детали Кол-во Цена
1 1001770050 Quick Coupling 1; -
2 612600081911 Washer 3; -
3 1003535796 Fuel Return Pipe Assembly 1; -
4 1003842900 Pipe Clamp Assembly 1; -
5 90011400019 Hexagon Flange Bolt 3; -
6 13057039 Unit seal washer 2; -
7 612639000047 Пустотелый болт 1; -
8 610800081110 Bolt 1; -
9 1001062122 Pipe Clamp Assembly 2; -
10 1003535795 Fuel-inlet Pipe Assembly 1; -
11 13023360 Составная уплотняющая шайба 1; -
12 1002397679 Pipe Joint 1; -
13 1002980764 Fuel-inlet Pipe Assembly 1; -
14 13023361 Составная уплотняющая шайба 6; -
15 1001763330 Pipe Joint 2; -
16 1002980756 Fuel-inlet Pipe Assembly 1; -
17 01119248 Пустотелый болт 2; -
