Turbocharger Oil Pipe Group
/ Weichai WP7 DHP07T0067

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

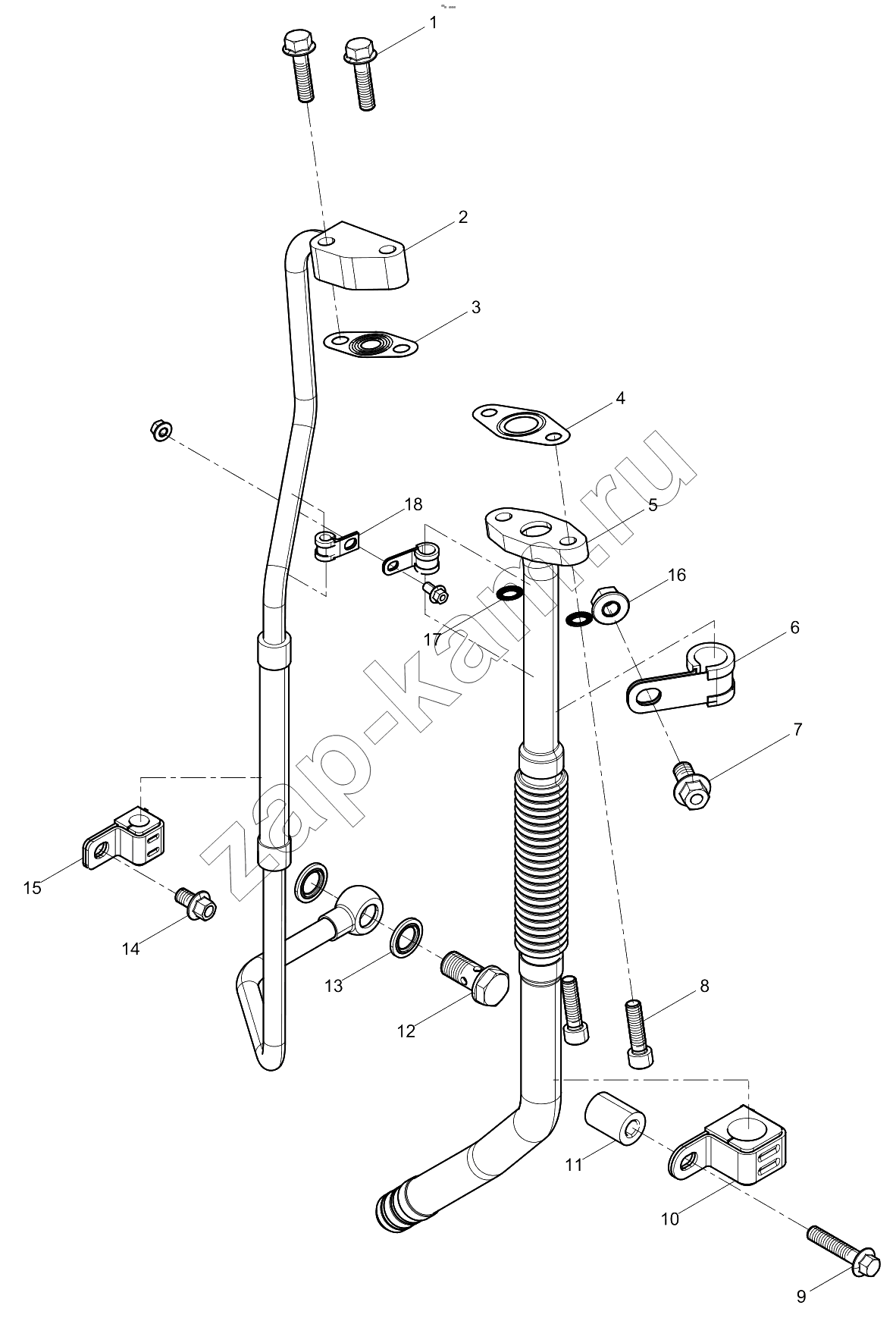

Схема/чертеж: Turbocharger Oil Pipe Group / Weichai WP7 DHP07T0067
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
1 9000000173 Hexagon Flange Bolt 2; -
2 1003235666 Oil pipe assembly of turbocharger 1; -
3 612600115573 Turbocharger Oil Pipe Gasket 1; -
4 612600115514 Gasket 1; -
5 1003236433 Oil pipe assembly of turbocharger 1; -
6 1000736091 Pipe Clamp Assembly 2; -
7 9000000734 Hexagon Flange Bolt 2; -
8 90013550007 Болт 2; -
9 90011410001 Hexagon Flange Bolt 1; -
10 1003296137 Pipe Clamp Assembly 1; -
11 1003297585 Sleeve 1; -
12 01119243 Пустотелый болт 1; -
13 1001063342 Assembled Sealing Washer 2; -
14 9000000685 Hexagon Flange Bolt 1; -
15 1001440470 Pipe Clamp Assembly 1; -
16 90012290007 Hexagon Flange Nut 2; -
17 188250083 Шайба 2; -
18 610800110030 Pipe Clamp Assembly 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
