Low Pressure Fuel Pipe Group
/ Weichai WP8 DHP08Q0162

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

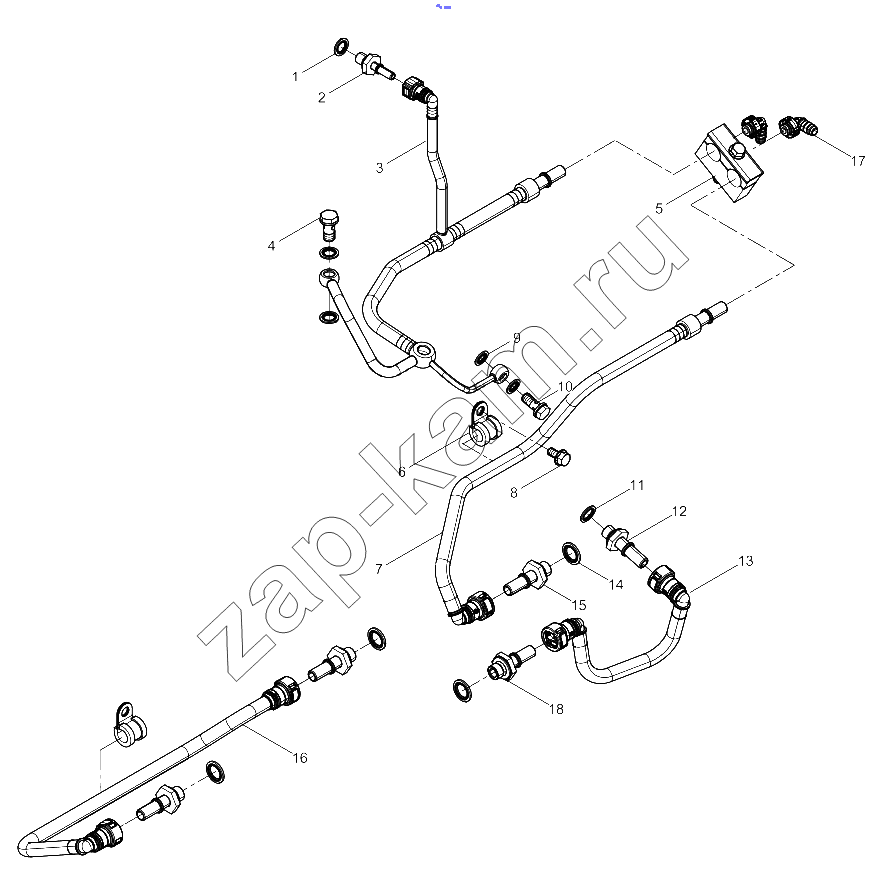

Схема/чертеж: Low Pressure Fuel Pipe Group / Weichai WP8 DHP08Q0162
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
1 612600081911 Washer 3; -
2 1003249843 Pipe Joint 1; -
3 1003289594 Fuel Return Pipe Assembly 1; -
4 610800081110 Bolt 1; -
5 1001712164 Pipe Clamp Assembly 1; -
6 1001062122 Pipe Clamp Assembly 2; -
7 1003294041 Fuel-inlet Pipe Assembly 1; -
8 90011400019 Hexagon Flange Bolt 1; -
9 13057039 Unit seal washer 2; -
10 612639000047 Пустотелый болт 1; -
11 13023360 Составная уплотняющая шайба 1; -
12 1002397679 Pipe Joint 1; -
13 1001769649 Fuel-inlet Pipe Assembly 1; -
14 13023361 Составная уплотняющая шайба 4; -
15 1001763330 Pipe Joint 3; -
16 1001769648 Fuel-inlet Pipe Assembly 1; -
17 610800130244 Quick Connect Joint 2; -
18 1001561362 Pipe Joint 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
