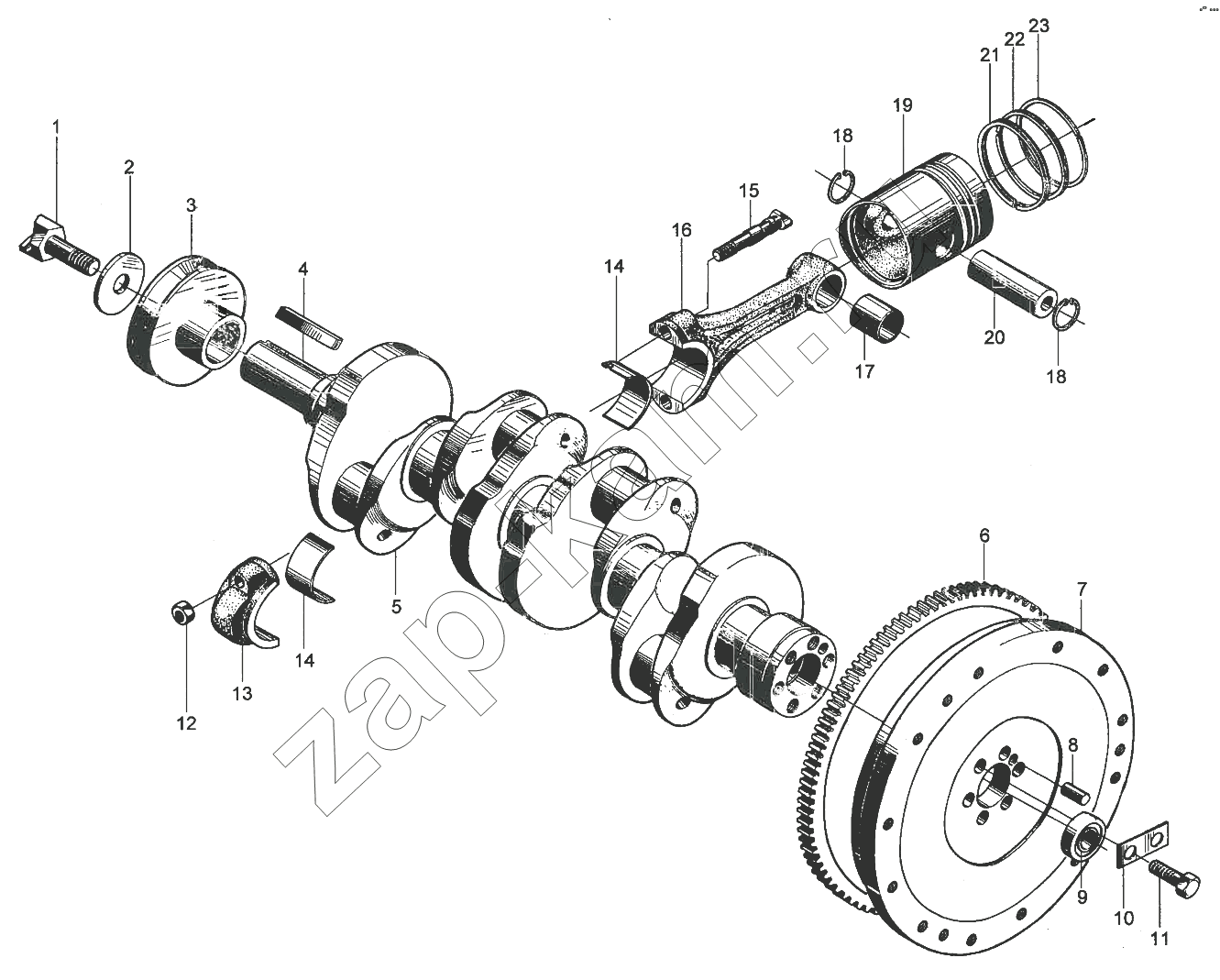

Кривошипно-шатунный механизм
/ XINCHAI 485
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
18
19
20
21
22
23
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | NA385B-05008 | Храповик под кривой стартер | 1; | |
| 2 | NA385B-05007 | Шайба храповика | 1; | |
| 3 | NA485B-05006 | Шкив коленчатого вала | 1; | |
| 4 | GB/T1096-1979 | Key | 1; | |
| 5 | NB485B-05004 | Коленчатый вал | 1; | |
| 6 | 490b-05102 | Зубчатый венец | 1; | |
| 7 | NA485BPG-05101 | Маховик | 1; | |
| 8 | GB/T119-1-2000 | Штифт | 1; | |
| 9 | GB/T276-1994 | Bearing | 1; | |
| 10 | NA385B-05001 | Шайба болта маховика | 3; | |
| 11 | NA385B-05002 | Болт маховика | 6; | |
| 12 | NB385B-04205 | Гайка шатуна | 8; | |
| 13 | NB385B-04212 | Крышка шатуна | 4; | |
| 14 | NA385B-04005 | Подшипник шатуна | 8; | |
| 15 | NB385B-04203 | Болт шатуна | 8; | |
| 16 | NB385B-04211 | Шатун | 4; | |
| 17 | NB385B-04202 | Втулка под палец поршня | 4; | |
| 18 | GB/T893-1-1986 | Snap ring | 8; | |
| 19 | NB385B-04001 | Поршень | 4; | |
| 20 | NA385B-04004 | Поршневой палец | 4; | |
| 21 | NA385B-04100 | Маслосъемное кольцо | 4; | |
| 22 | NA385B-04003 | Компрессионное кольцо | 4; | |
| 23 | NA385B-04002 | Компрессионное кольцо | 4; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
