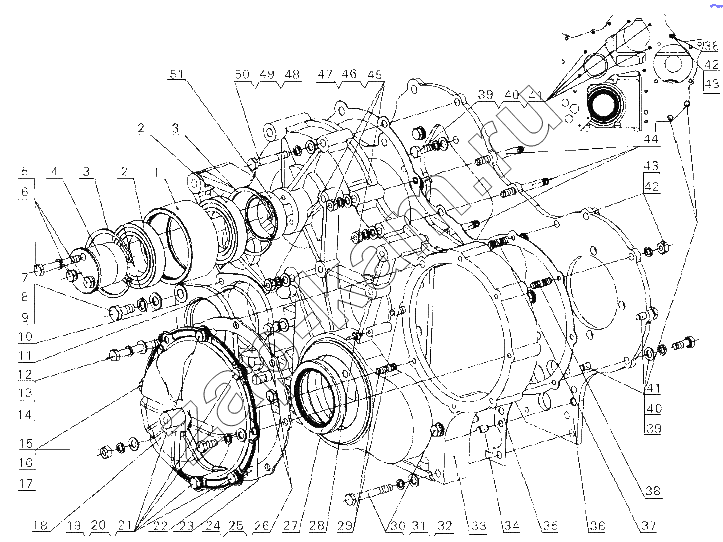

D7800-1002200/05 Части корпуса шестерни
/ Yuchai YC4108ZG (D7802)
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
39
40
40
41
41
42
42
43
43
44
45
46
47
48
49
50
51
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | D30-1002211B | Промежуточная шестерня мультипояса | 1; | |
| 2 | GB/T276-6010-2RS | Венец радиального шарикового подшипника 6010-2RS | 2; | |
| 3 | Q43080 | Стопорное кольцо | 2; | |
| 4 | D30-1002213B | Вал промежуточной шестерни мультипояса | 1; | |
| 5 | Q40308 | Шайба 8 | 3; | |
| 6 | Q150B0865 | Болт M8x65 | 3; | |
| 7 | Q40110 | Шайба 10 | 2; | |
| 8 | Q40310 | Шайба 10 | 2; | |
| 9 | Q150B1025 | Болт M10x25 | 2; | |
| 10 | D30-1002038 | Пластина крышки насоса рулевого механизма | 1; | |
| 11 | YC208-B07500F | Уплотнительное кольцо 2.65x75 | 1; | |
| 12 | Q40108 | Шайба 8 | 1; | |
| 13 | Q40308 | Шайба 8 | 1; | |
| 14 | Q150B0870 | Болт | 1; | |
| 15 | Q40108 | Шайба 8 | 1; | |
| 16 | Q40308 | Шайба 8 | 1; | |
| 17 | Q340B08 | Гайка М8 | 2; | |
| 18 | 1D30-1002040 | Крышка механизма ТНВД | 1; | |
| 19 | Q40108 | Шайба 8 | 5; | |
| 20 | Q40308 | Шайба 8 | 5; | |
| 21 | Q150B0820 | Болт М8х20 | 5; | |
| 22 | D30-1002036 | Прокладка крышки шестерни ТНВД | 1; | |
| 23 | 6105Q-1600011 | Плоский палец | 1; | |
| 24 | Q40108 | Шайба 8 | 2; | |
| 25 | Q40308 | Шайба 8 | 2; | |
| 26 | Q150B0850 | Бoлт M8x50 | 2; | |
| 27 | YC209-065090FR/ BYC 209-065090FR | Уплотнительное кольцо 65x90 | 1; | |
| 28 | D7103-1002207A, YC209-065090FR | Указатель | 1; | |
| 29 | Q1200816 | Бoлт M8x16 | 2; | |
| 30 | Q40108 | Шайба 8 | 2; | |
| 31 | Q40308 | Шайба 8 | 2; | |
| 32 | Q150B0865 | Болт M8x65 | 2; | |
| 33 | D30-1002031C | Крышка кожуха распределительной шестерни | 1; | |
| 34 | YC24-B0814 | Контакт 8x14 | 1; | |
| 35 | D30-1002034C | Прокладка крышки кожуха распределительной шестерни | 1; | |
| 36 | D30-1002033D | Колпак кожуха передач | 1; | |
| 37 | Q1200818 | Шпилька M8x18 | 1; | |
| 38 | Q1200820 | Шпилька M8x20 | 2; | |
| 39 | Q40108 | Шайба 8 | 10; | |
| 40 | Q40308 | Шайба 8 | 10; | |
| 41 | Q150B0822 | Болт M8x22 | 10; | |
| 42 | Q40308 | Шайба 8 | 3; | |
| 43 | Q340B08 | Гайка М8 | 3; | |
| 44 | Q1200865 | Шпилька M8x65 | 3; | |
| 45 | Q40108 | Шайба 8 | 3; | |
| 46 | Q40308 | Шайба 8 | 3; | |
| 47 | Q340B08 | Гайка М8 | 3; | |
| 48 | Q40108 | Шайба 8 | 1; | |
| 49 | Q40308 | Шайба 8 | 1; | |
| 50 | Q150B0855 | Болт M8x55 | 1; | |
| 51 | D30-1002212A | Втулка | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
