D7801-1008100/07 Сборочный узел впускного воздухопровода
/ Yuchai YC4108ZG (D7802)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

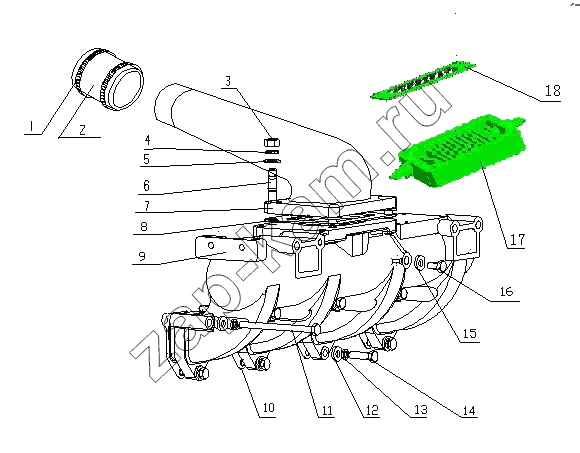

Схема/чертеж: D7801-1008100/07 Сборочный узел впускного воздухопровода / Yuchai YC4108ZG (D7802)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
1 Q67664 Петля обруча 2; -
2 231-1008017 Выпускная мягкая трубка воздушного компрессора 1; -
3 Q340B10 Гайка М10 4; 100 ₽
4 Q40310 Шайба 10 4; -
5 Q40110 Шайба 10 4; -
6 Q1201060 Болт с двойной нарезкой M10x35 4; -
7 D7700-1008102 Впускной трубопровод 1; -
8 1530-1008105C Прокладка впускной соеденительной трубки 1; -
9 D0200-1008101D Всасывающий трубопровод 1; -
10 1D30-1008011 Прокладка всасывающего трубопровода 1; -
11 Q150B0870 Болт 4; -
12 6105Q-3509013 Шайба 12; -
13 Q40308 Шайба 8 12; 30 ₽ - 60 ₽
14 Q150B0832 Болт 8; -
15 Q/YC149-10 Уплотнительная шайба d10 1; -
16 Q/YC198-10 Винтовая пробка M10x1 1; -
17 E0238-1008110 Нагреватель воздуха 1; -
18 E0238-1008111 Накладка 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
