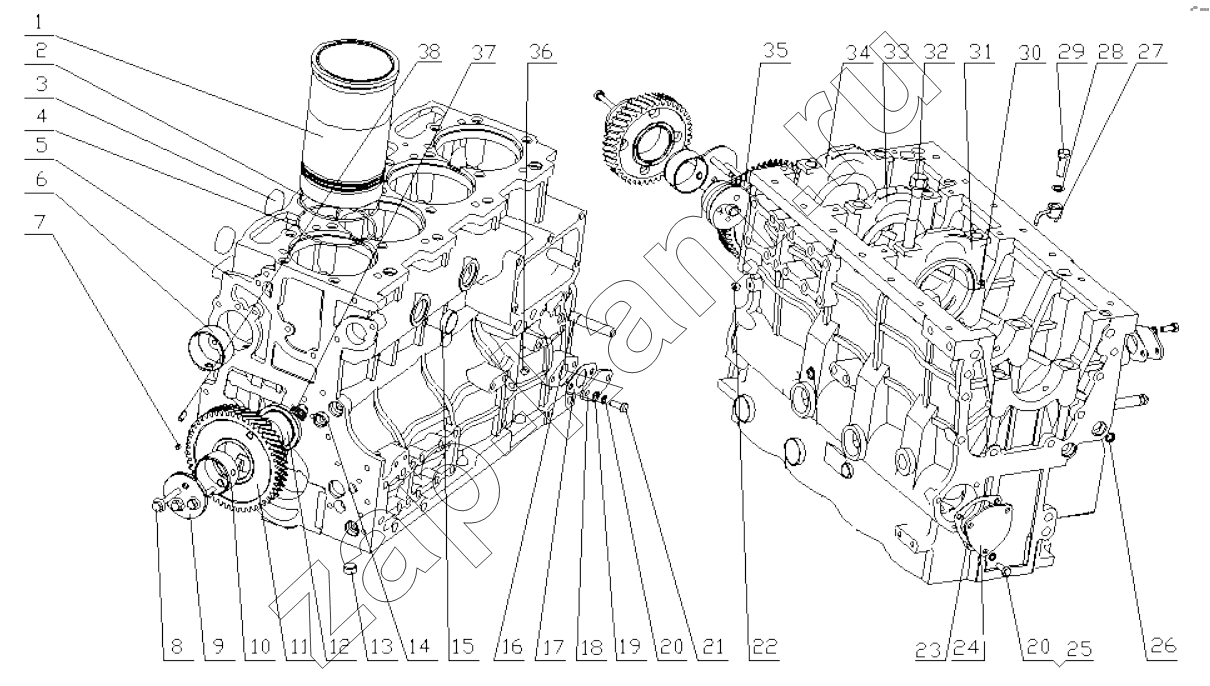

A8601-1002000/05 Cylinder Block Assembly
/ Yuchai YC4A115Z-T20
A8300-1002170
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| A8300-1002170 | A8300-1002170 | Cylinder block subassembly | 1; | |
| 1 | A8300-1002106 | Cylinder liner | 4; | |
| 2 | A3000-1002063 | Уплотнительное кольцо гильзы цилиндра | 4; | |
| 3 | YC7-40 | Пробка шарового типа | 2; | |
| 4 | A3000-1002063B | Водоуплотнительное кольцо гильзы | 4; | |
| 5 | A8300-1002114B | Cylinder block | 1; | |
| 6 | D30-1002120 | Гильза выпуклого вала | 5; | |
| 7 | B8860-1002104 | Aluminum blockage | 1; | |
| 8 | D30-1002313 | Фланцевый болт M8X53,5 | 3; | |
| 9 | D30-1002054 | Пластина регулировки промежуточной шестерни | 1; | |
| 10 | 6105QA-1002011 | Втулка распредвала | 1; | |
| 11 | D30-1002051 | Регулировка промежуточной шестерни | 1; | |
| 12 | D30-1002052 | Вал промежуточной шестерни | 1; | |
| 13 | D30-1002068A | Блокировка канала смазки | 1; | |
| 14 | 6105Q-1002069 | Задняя заглушка главного маслоканала | 5; | |
| 15 | YC7-35 | Заглушка | 1; | |
| 16 | B8800-1002113 | Oil return guide pipe | 1; | |
| 17 | 6105Q-1014001A | Прокладка сапуна | 1; | |
| 18 | B8850-1014009 | Breather plug cover | 1; | |
| 19 | Q40108 | Шайба 8 | 2; | |
| 20 | Q40308 | Шайба 8 | 5; | |
| 21 | Q150B0820 | Болт М8х20 | 5; | |
| 22 | Q61901 | Винтовая пробка NPT1/8 (нормальная трубная резьба 1/8) | 1; | |
| 23 | D30-1002103 | Camshaft end cover gasket | 1; | |
| 24 | D30-1002061 | Крышка осевого люфта распределительного вала | 1; | |
| 25 | Q1840816 | Болт M8x16 | 3; | |
| 26 | YC7-16 | Пробка шарового типа | 1; | |
| 27 | B8800-1002740 | Nozzle subassembly | 4; | |
| 28 | 430-1002163 | Шайба | 4; | |
| 29 | G0100-1002162A | Полый болт для масла | 4; | |
| 30 | YC24-B0408 | Шпилька B4x8 | 2; | |
| 31 | 330-1002013 | Крышка среднего подшипника коленчатого вала | 1; | |
| 32 | 330-1002021B | Болт крышки главного подшипника | 10; | |
| 33 | 330-1002014 | Крышка подшипника коленчатого вала | 3; | |
| 34 | D30-1002012A | Передняя крышка главного подшипника коробки передач | 1; | |
| 35 | YC24-B1226 | Цилиндрический палец 12х26 | 1; | |
| 36 | B0100-1002104 | Алюминиевая пробка | 1; | |
| 37 | A8300-1002105 | Чашечная люфтоубирающая шайба | 1; | |
| 38 | B0100-1002121 | Контрольная втулка | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
