A8FW1-1118000/02 Turbocharger Assembly
/ Yuchai YC4A115Z-T20

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

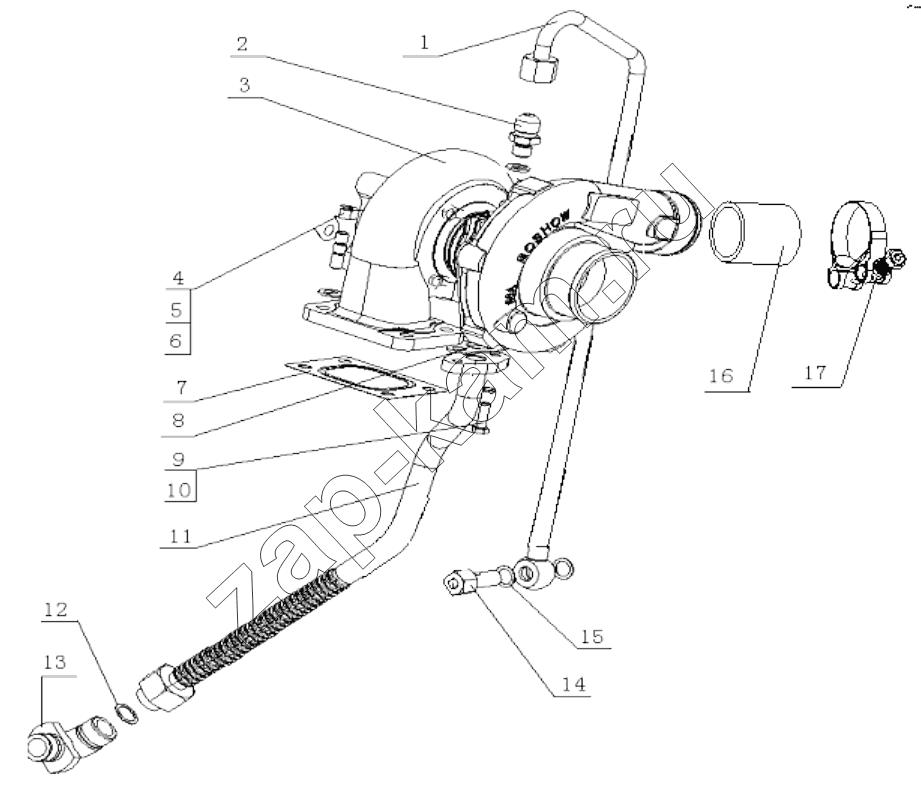

Схема/чертеж: A8FW1-1118000/02 Turbocharger Assembly / Yuchai YC4A115Z-T20
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Поз. Артикул Название детали Кол-во Цена
1 D0701-1118250 Шланг подачи масла 1; -
2 E0200-1118031A Входной маслопровод турбонагнетателя 1; -
3 B9200-1118100A-502 Turbocharger 1; -
4 E0200-1118011 Шпилька 4; -
5 E0200-1118013 Гайка M8 4; -
6 Q40108 Шайба 8 4; -
7 1530-1118012 Прокладка турбонагнетателя 1; -
8 150-1118031C Прокладка 1; -
9 Q150B0620 Болт М6х20 2; -
10 Q40306 Шайба 6 2; -
11 B9200-1118340A Turbocharger oil return pipe 1; -
12 Q/YC901-3C14 Шайба 14 1; -
13 B9200-1118352B Oil return joint 1; -
14 D0200-1118031 Полый болт для масла 1; -
15 Q/YC901-3C12 Шайба 12 3; -
16 231-1008018B Выпускная мягкая трубка воздушного компрессора 1; -
17 Q/YC147.1-63 Петля обруча 63 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
