9B9200-1008010/07 Intake Pipe Assembly
/ Yuchai YC4B105Z-T20

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

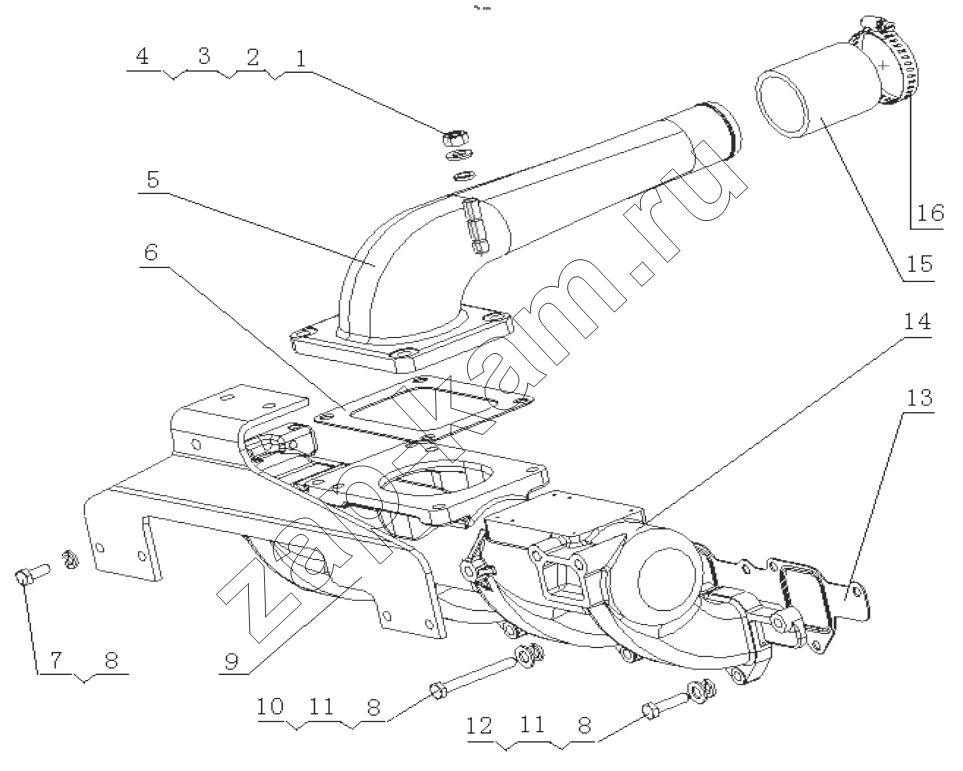

Схема/чертеж: 9B9200-1008010/07 Intake Pipe Assembly / Yuchai YC4B105Z-T20
1
2
3
4
5
6
7
8
8
8
9
10
11
11
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 Q1201035 Шпилька M10x35 4; -
2 Q340B10 Гайка М10 4; 100 ₽
3 Q40310 Шайба 10 4; -
4 Q40110 Шайба 10 4; -
5 1D30-1008017 Intake connecting pipe 1; -
6 1530-1008105C Прокладка впускной соеденительной трубки 1; -
7 Q150B0820 Болт М8х20 4; -
8 Q40308 Шайба 8 16; 30 ₽ - 60 ₽
9 B9200-1008040 Support plate 1; -
10 Q150B0870 Болт 4; -
11 6105Q-3509013 Шайба 12; -
12 Q150B0832 Болт 8; -
13 1D30-1008011 Прокладка всасывающего трубопровода 1; -
14 D0200-1008101E Intake manifold 1; -
15 231-1008018B Выпускная мягкая трубка воздушного компрессора 1; -
16 Q67664 Петля обруча 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
