D08G2-1008000 Intake and exhaust pipe assembly
/ Yuchai YC4D120-20

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

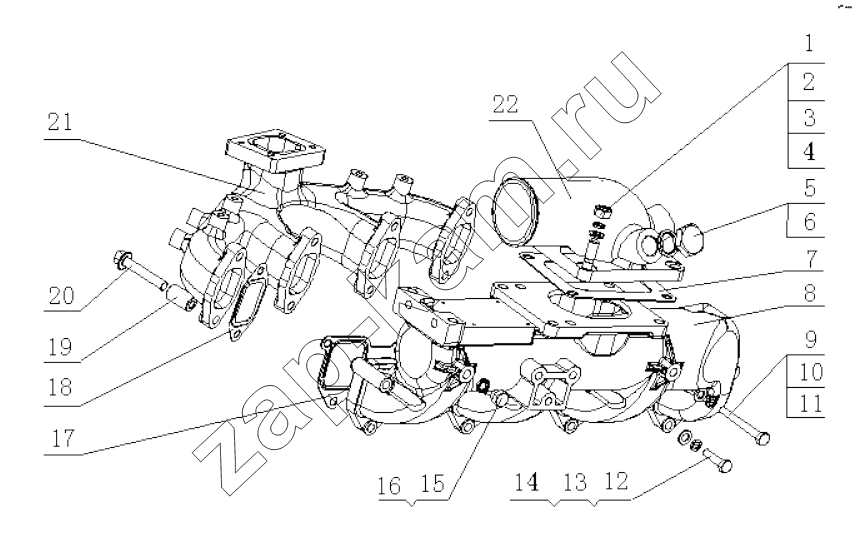

Схема/чертеж: D08G2-1008000 Intake and exhaust pipe assembly / Yuchai YC4D120-20
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Поз. Артикул Название детали Кол-во Цена
1 Q1201035 Шпилька M10x35 4; -
2 Q40110 Шайба 10 4; -
3 Q40310 Шайба 10 4; -
4 Q340B10 Гайка М10 4; 100 ₽
5 Q/YC198-20 Пробка М20х1,5 2; -
6 Q/YC149-20 Уплотнительная шайба d20 2; -
7 1530-1008105C Прокладка впускной соеденительной трубки 1; -
8 D0705-1008101B Intake pipe 1; -
9 Q150B0870 Болт 4; -
10 Q40108 Шайба 8 4; -
11 Q40308 Шайба 8 4; 30 ₽ - 60 ₽
12 Q150B0832 Болт 8; -
13 Q40108 Шайба 8 8; -
14 Q40308 Шайба 8 8; 30 ₽ - 60 ₽
15 Q/YC198-10 Винтовая пробка M10x1 1; -
16 Q/YC149-10 Уплотнительная шайба d10 1; -
17 1D30-1008011 Прокладка всасывающего трубопровода 1; -
18 430-1008027 Прокладка выпускного коллектора 4; -
19 J45D1-1008226 Втулка болт 8; -
20 Q1840855TF2 Болт 8; -
21 D0200-1008204 Выпускной коллектор 1; -
22 E0300-1008102B Впускная соеденительная трубка 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
