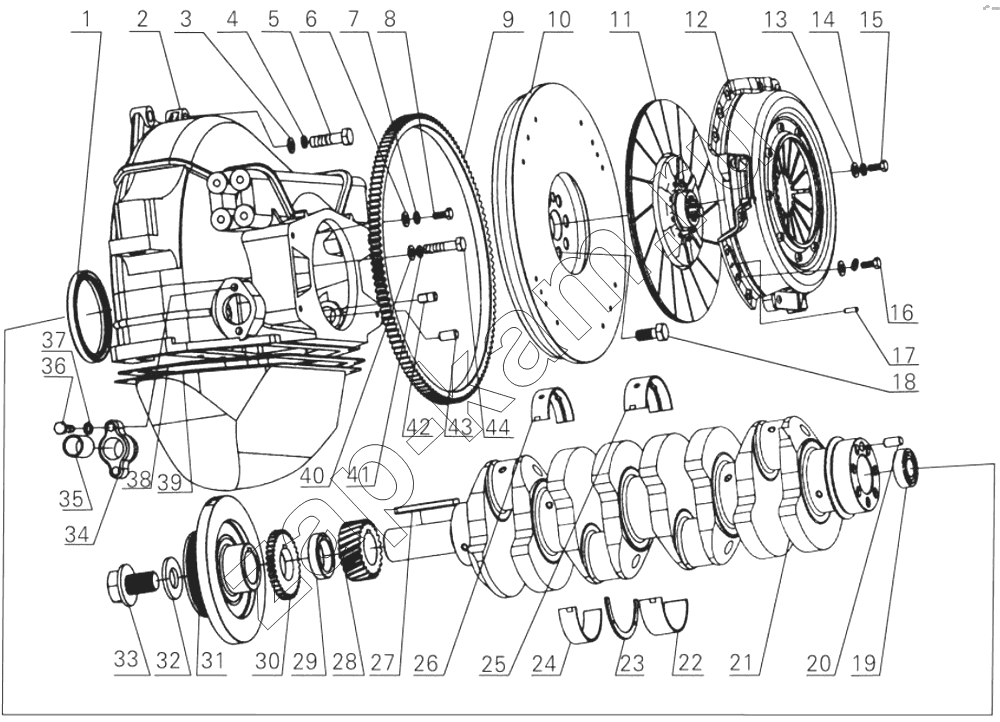

D32-1005000 Crankshaft and flywheel assembly
/ Yuchai YC4D
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | GB9877.1-88 | Oil seal FB100x125x12F | 1; | |
| 2 | D0200-1600015A | Clutch case | 1; | |
| 3 | Q40114 | Шайба 14 | 4; | |
| 4 | Q40314 | Шайба 14 | 4; | |
| 5 | Q150B1455 | Болт M14X55 | 4; | |
| 6 | Q40108 | Шайба 8 | 4; | |
| 7 | Q40308 | Шайба 8 | 4; | |
| 8 | Q150B0816 | Болт M8x16 | 4; | |
| 9 | 532-1005062A | Кольцо шестерни маховика | 1; | |
| 10 | D32-1005061A | Flywheel | 1; | |
| 11 | D32-1600200 | Часть ведомого диска сцепления | 1; | |
| 12 | D32-1600050 | Сборочный узел сцепления и нажимной диск | 1; | |
| 13 | Q40110 | Шайба 10 | 8; | |
| 14 | Q40310 | Шайба 10 | 8; | |
| 15 | Q/YC1821022 | Bolt M10x22 | n; | |
| 16 | Q/YC1821028 | Болт M10x28 | n; | |
| 17 | Q5221022 | Pin B10x20 | 2; | |
| 18 | 330-1005044 | Болт маховика | 7; | |
| 19 | GB/T276-6205-Z | Antifriction bearing 6205-Z | 1; | |
| 20 | 6105Q-1005042 | Установочный штифт | 1; | |
| 21 | D0800-1005001 | Crankshaft | 1; | |
| 22 | D30-1005057 | Нижний подшипник (Широкий) | 1; | |
| 23 | 6105Q-1005058A | Упорный вкладыш коленчатого вала | 1; | |
| 24 | D30-1005055 | Нижний подшипник (Узкий) | 4; | |
| 25 | D30-1005056A | Верхний подшипник (Широкий) | 1; | |
| 26 | D30-1005054 | Верхний подшипник (Узкий) | 4; | |
| 27 | Q5511296 | Key 12x96 | 1; | |
| 28 | 6105Q-1005021 | Распределительная шестерня коленчатого вала | 1; | |
| 29 | D30-1005023 | Распорная втулка | 1; | |
| 30 | D30-1005022 | Ведущая шестерня привода маслонасоса | 1; | |
| 31 | D30-1005030 | Pulley damper assembly | 1; | |
| 32 | D30-1005051 | Damper tightening bolt gasket | 1; | |
| 33 | D30-1005052 | Damper tightening bolt | 1; | |
| 34 | 6105Q-1600021 | Clutch fork flange | 1; | |
| 35 | 6105Q-1600022 | Clutch fork bushing | 2; | |
| 36 | Q150B1035 | Болт M10x35 | 2; | |
| 37 | Q40310 | Шайба 10 | 2; | |
| 38 | 630-1600018 | Small cover gasket | 1; | |
| 39 | 6105Q-1600017 | Clutch bottom cover | 1; | |
| 40 | Q40112 | Шайба 12 | 6; | |
| 41 | Q40312 | Шайба 12 | 6; | |
| 42 | 6105Q-1600011 | Плоский палец | 1; | |
| 43 | Q5221224 | Штифт 12x24 | 1; | |
| 44 | Q150B1250 | M12x50 | 6; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
