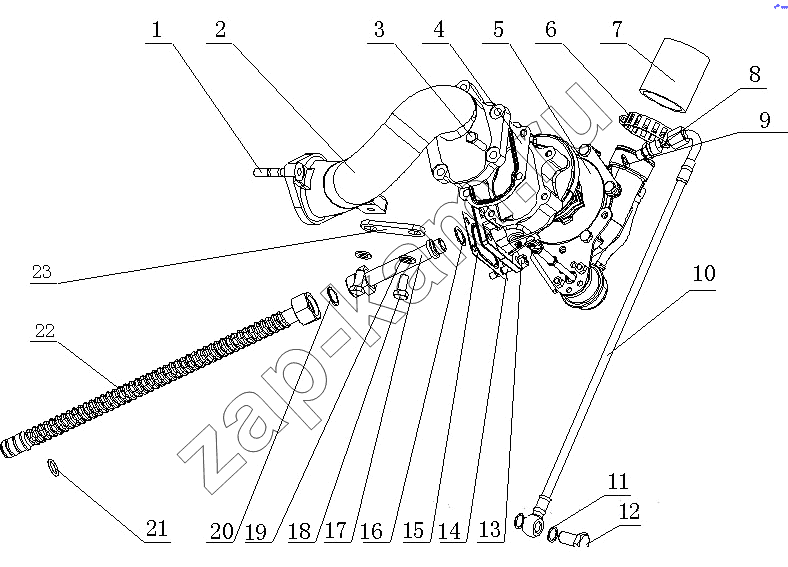

E02D1-1118000 Турбонагнетатель в сборе
/ Yuchai YC4E135-21 (E02D1)
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | Q1201035 | Шпилька M10x35 | 2; | |
| 2 | E02D1-1008203 | Соеденительная трубка заднего выхлопа | 1; | |
| 3 | Q150B0830TF2 | Болт M8x30 | 5; | |
| 4 | 1530-1118072A | Прокладка соединяющая выпускную трубку | 1; | |
| 5 | 1575-1118020C | Турбонагнетатель | 1; | |
| 5 | 1575-1118020E-502 | Турбонагнетатель | 1; | |
| 5 | 1575-1118020D-135 | Турбонагнетатель | 1; | |
| 6 | Q67664 | Петля обруча | 2; | |
| 7 | 231-1008018B | Выпускная мягкая трубка воздушного компрессора | 1; | |
| 8 | E0200-1118031 | Входной маслопровод турбонагнетателя | 1; | |
| 9 | Q/YC901-3C12 | Шайба 12 | 1; | |
| 10 | 1530-1118040C | Впускная трубка маслопровода турбонагнетателя | 1; | |
| 11 | Q/YC901-3C14 | Шайба 14 | 2; | |
| 12 | Q/YC901-1C1415 | Болт M14x1.5 | 1; | |
| 13 | E0200-1118013 | Гайка M8 | 4; | |
| 14 | E0200-1118011 | Шпилька | 4; | |
| 15 | 1530-1118012 | Прокладка турбонагнетателя | 1; | |
| 16 | E0200-1118051 | Шайба | 1; | |
| 17 | E0200-1118055 | Соединение возвратной трубка маслопровода турбонагнетателя | 1; | |
| 18 | Q150B1022TF2 | Болт M10x22 | 2; | |
| 19 | Q40110 | Шайба 10 | 2; | |
| 20 | Q/YC901-3C18 | Шайба 18 | 1; | |
| 21 | YC208-B01700F | Уплотнительное кольцо 2,65x17 | 2; | |
| 22 | 1575-1118340 | Возвратная трубка маслопровода турбонагнетателя | 1; | |
| 23 | 1575-1118075 | Кронштейн | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
