E25JA-3509000 Пневматический компрессор
/ Yuchai YC4E140-30 (E24FB)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

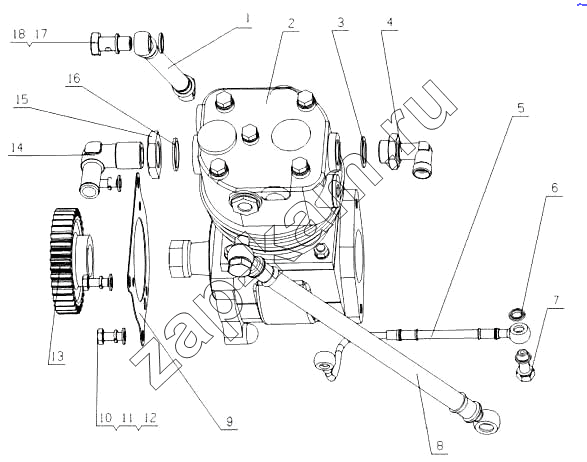

Схема/чертеж: E25JA-3509000 Пневматический компрессор / Yuchai YC4E140-30 (E24FB)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
1 231-3509024A Впускная водопроводная трубка воздушного компрессора 1; -
2 E0300-3509100A Воздушный компрессор для торможения в сборе 1; -
3 Q/YC901-3C22 Шайба 22 1; -
4 E0208-3509070 Сустав отверстия для выпуска воздуха в сборе 1; -
5 E0200-3509030B Входная масленная трубка воздушного компрессора 1; -
6 Q/YC149-10 Уплотнительная шайба d10 4; -
7 150-3509023 Болт подачи масла 2; -
8 1531-3509024A Впускная водопроводная трубка воздушного компрессора 1; -
9 B30-3509002 Прокладка компрессора 1; -
10 Q150B0820TF2 Болт M 8X20 3; -
11 Q40308 Шайба 8 3; 30 ₽ - 60 ₽
12 Q40108 Шайба 8 3; -
13 G2100-3509001 Шестерня воздушного компрессора 1; -
14 232C-3509010A Воздушная трубка соеденяющая с компрессором 1; -
15 G3220-3509017 Зажимная гайка 1; -
16 G4606-3509014 Уплотнительная шайба 1; -
17 6QA6-1307017 Болт с водяной канавкой 4; -
18 Q/YC149-14 Комбинированная уплотнительная шайба 14 8; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
