E0401-1118000 Турбонагнетатель в сборе
/ Yuchai YC4E150-20 (E05D1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

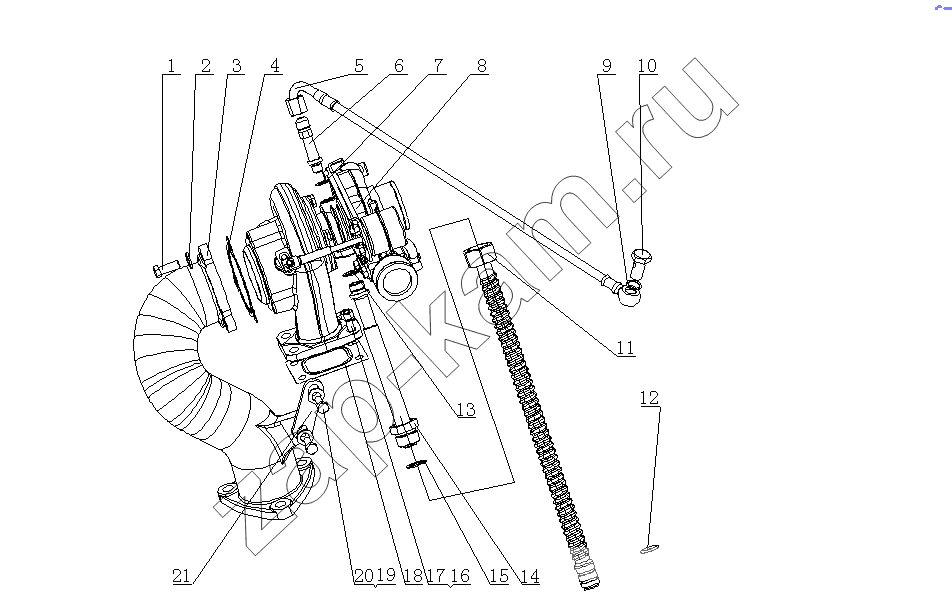

Схема/чертеж: E0401-1118000 Турбонагнетатель в сборе / Yuchai YC4E150-20 (E05D1)
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Поз. Артикул Название детали Кол-во Цена
1 Q150B1025TF2 Болт M10x25 3; -
2 Q40110 Шайба 10 3; -
3 E0801-1008203A Выпускная труба 1; -
4 E0803-1118003 Шайба выходной турбины 1; -
5 1530-1118040C Впускная трубка маслопровода турбонагнетателя 1; -
6 E0800-1118031A Шланг подачи масла 1; -
7 Q/YC901-3C12 Шайба 12 1; -
8 E0401-1118100A Турбонагнетатель 1; -
8 E0401-1118100-383 Турбонагнетатель 1; -
8 E0401-1118100-135 Турбонагнетатель 1; -
9 Q/YC901-3C14 Шайба 14 2; -
10 Q/YC901-1C1415 Болт M14x1.5 1; -
11 1575-1118340 Возвратная трубка маслопровода турбонагнетателя 1; -
12 YC208-B01700F Уплотнительное кольцо 2,65x17 2; -
13 Q/YC901-3C18 Шайба 18 1; -
14 E0800-1118055B Соединение возвратной трубка маслопровода турбонагнетателя 1; -
15 E0200-1118051 Шайба 1; -
16 E0800-1118011 Резьбовая шпилька 4; -
17 E0200-1118013 Гайка M8 4; -
18 1530-1118012 Прокладка турбонагнетателя 1; -
19 Q150B1022TF2 Болт M10x22 2; -
20 Q40110 Шайба 10 2; -
21 1575-1118075 Кронштейн 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
