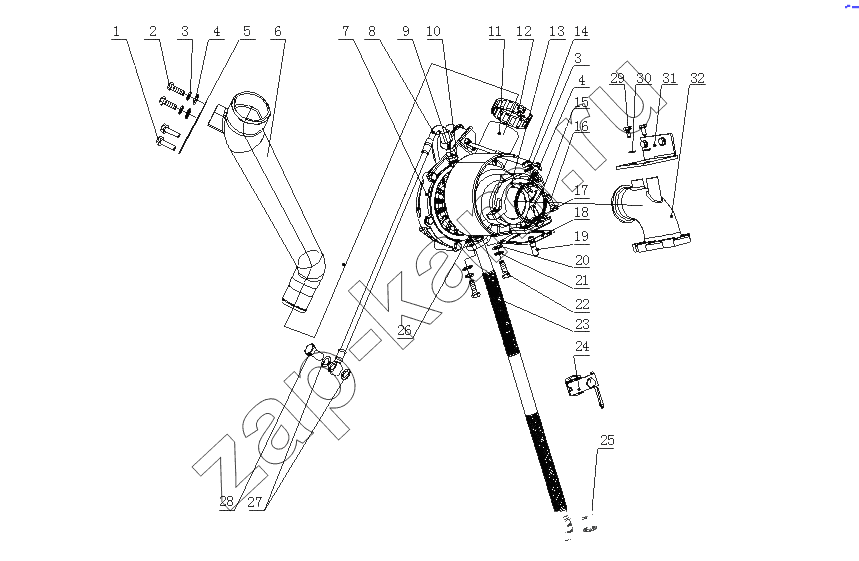

G0405-1118000 Турбонагнетатель в сборе
/ Yuchai YC4G180-20 (G0803)
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | Q1841030 | Болт M10x30 | 2; | |
| 2 | Q150B1025 | Болт M10x25 | 2; | |
| 3 | Q40310 | Шайба 10 | 4; | |
| 4 | Q40110 | Шайба 10 | 4; | |
| 5 | G0404-1008034 | Кронштеин выпускного соединения труб | 1; | |
| 6 | G02A1-1008032 | Соеденительная трубка выпуска воздуха компрессора | 1; | |
| 7 | G0400-111020C-135 | Турбонагнетатель | 1; | |
| 8 | 1530-1118040C | Впускная трубка маслопровода турбонагнетателя | 1; | |
| 9 | E0200-1118031 | Входной маслопровод турбонагнетателя | 1; | |
| 10 | Q/YC901-3C12 | Шайба 12 | 1; | |
| 11 | 231-1008018B | Выпускная мягкая трубка воздушного компрессора | 1; | |
| 12 | Q67664 | Петля обруча | 2; | |
| 13 | G0100-1118072C | Стопорное кольцо | 2; | |
| 14 | Q340B10 | Гайка М10 | 2; | |
| 15 | G0100-1118073A | Прокладка | 1; | |
| 16 | Q150B1035TF2 | Болт M10x35 | 2; | |
| 17 | M3000-1008206B | Гайка | 4; | |
| 18 | B30-1118012 | Прокладка турбонагнетателя | 1; | |
| 19 | 150-1118011 | Шпилька | 4; | |
| 20 | Q40108 | Шайба 8 | 2; | |
| 21 | Q40308 | Шайба 8 | 2; | |
| 22 | Q150B0825TF2 | Бoлт M8x25 | 2; | |
| 23 | G0100-1118340 | Возвратная трубка маслопровода турбонагнетателя | 1; | |
| 24 | G0100-1118080A | Сборочный узел зажима трубы | 1; | |
| 25 | YC208-B01700F | Уплотнительное кольцо 2,65x17 | 2; | |
| 26 | B3000-1118041 | Прокладка | 1; | |
| 27 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 | 2; | |
| 28 | Q/YC901-1C1415 | Болт M14x1.5 | 1; | |
| 29 | Q150B0816TF2 | Болт М8х16 | 4; | |
| 30 | Q40108 | Шайба 8 | 4; | |
| 31 | G0207-1118075 | Кронштеин выпускного соединения труб | 1; | |
| 32 | G0206-1118071A | Соединение задней выхлопной турбины | 1; |
