G2HBB-3509000 Пневматический компрессор
/ Yuchai YC4G200-30 (G2GQA)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

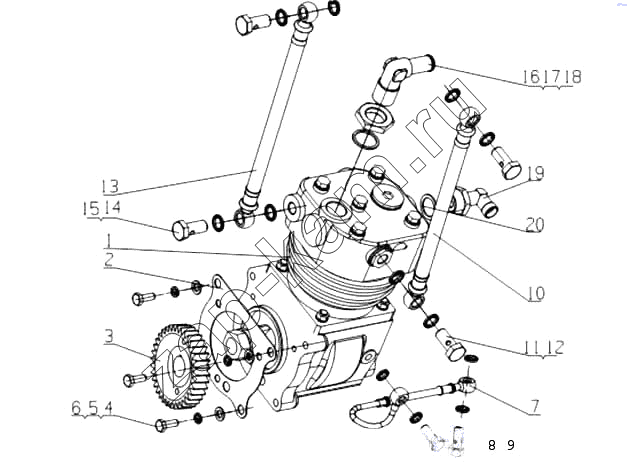

Схема/чертеж: G2HBB-3509000 Пневматический компрессор / Yuchai YC4G200-30 (G2GQA)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Поз. Артикул Название детали Кол-во Цена
1 G0206-3509100 Воздушный компрессор 1; -
2 B30-3509002 Прокладка компрессора -
3 G2100-3509001 Шестерня воздушного компрессора 1; -
4 Q150B0820TF2 Болт M8x20 3; -
5 Q40108 Шайба 8 3; -
6 Q40308 Шайба 8 3; 10 ₽ - 60 ₽
7 E0200-3509030B Входная масленная трубка воздушного компрессора 1; -
8 150-3509023 Болт подачи масла 2; -
9 Q/YC149-10 Уплотнительная шайба d10 -
10 231-3509024A Впускная водопроводная трубка воздушного компрессора 1; -
11 6QA6-1307017 Болт с водяной канавкой 2; -
12 Q/YC149-14 Комбинированная уплотнительная шайба 14 -
13 151-3509024 Впускная водопроводная трубка воздушного компрессора 1; -
14 6QA6-1307017 Болт с водяной канавкой 2; -
15 Q/YC149-14 Комбинированная уплотнительная шайба 14 -
16 232C-3509010A Воздушная трубка соеденяющая с компрессором 1; -
17 G3220-3509017 Зажимная гайка 1; -
18 G4606-3509014 Уплотнительная шайба -
19 E0208-3509070 Сустав отверстия для выпуска воздуха в сборе 1; -
20 Q/YC901-3C22 Шайба 22 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
