G0206-3701000 Генератор в сборе
/ Yuchai YC4G220-20 (G20JA)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

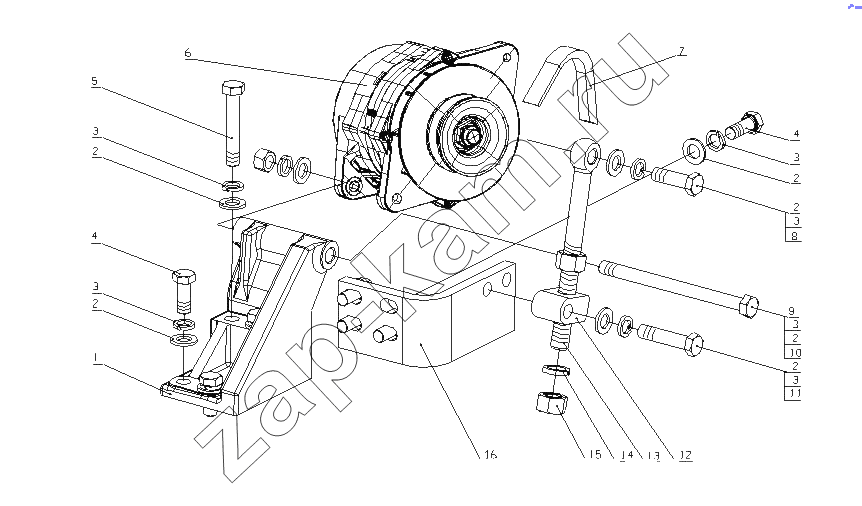

Схема/чертеж: G0206-3701000 Генератор в сборе / Yuchai YC4G220-20 (G20JA)
1
2
2
2
2
2
2
3
3
3
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
B3004-3701-01-002 B3004-3701-01-002 Регулятор 1; -
B3004-3701-02-002 B3004-3701-02-002 Статор в сборе 1; -
B3004-3701-03-002 B3004-3701-03-002 Ротор в сборе 1; -
B3004-3701-04-002 B3004-3701-04-002 Выпрямитель 1; -
1 G0206-3701002A Кронштейн генератора переменного тока 1; -
2 Q40112 Шайба 12 11; -
3 Q40312 Шайба 12 11; -
4 Q150B1230TF2 Болт M12x30 6; -
5 Q150B1270TF2 Болт M12x70 2; -
6 B3004-3701010A Генератор переменного тока 1; -
7 1531-1307050 Ремень водного насоса 2; -
8 Q150B1240TF2 Болт M12x40 1; -
9 Q340B12 Гайка М12 1; -
10 Q150B12160 Болт M12x160 1; -
11 Q150B1255TF2 Болт M12x55 1; -
12 497E-3701032 Блок скольжения 1; -
13 1531-3701031 Регулировочный болт 1; -
14 Q40316 Шайба 16 1; -
15 Q340B16 Гайка 16 2; -
16 G0812-3701250 Сборочный узел сварной устанновленной пластины 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
