B7615-3701000/03 Generator Assembly
/ Yuchai YC6B125-T11

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

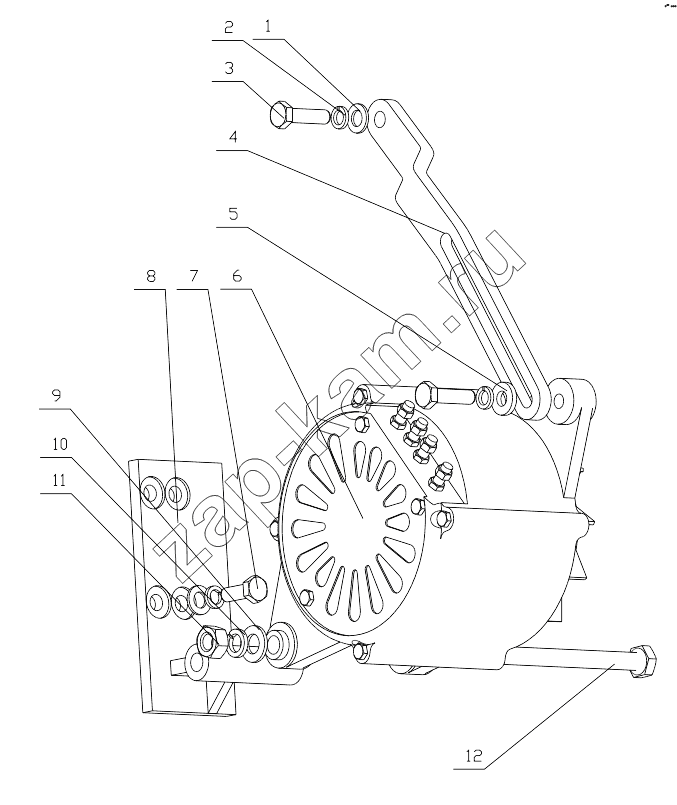

Схема/чертеж: B7615-3701000/03 Generator Assembly / Yuchai YC6B125-T11
1
2
3
4
5
6
7
8
9
10
11
12
Поз. Артикул Название детали Кол-во Цена
1 Q40108 Шайба 8 5; -
2 Q40308 Шайба 8 6; 30 ₽ - 60 ₽
3 Q150B0830 Бoлт M8x30 1; -
4 6QA6-3701032 Установочная планка генератора 1; -
5 6105Q-3509013 Шайба 1; -
6 397-3701100 Alternator 1; -
7 Q150B0822 Болт M8x22 4; -
8 6QA6-3701020A Сварной узел кронштейна генератора 1; -
9 Q40110 Шайба 10 1; -
10 Q40310 Шайба 10 1; -
11 Q340B10 Гайка М10 1; 100 ₽
12 Q150B10130 Болт М10х130 1; -
13 Q150B0840 Болт M8x40 1; -
14 Q340B08 Гайка М8 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
