J80GM-1201000/01 Muffler Assembly
/ Yuchai YC6J125Z-T21

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

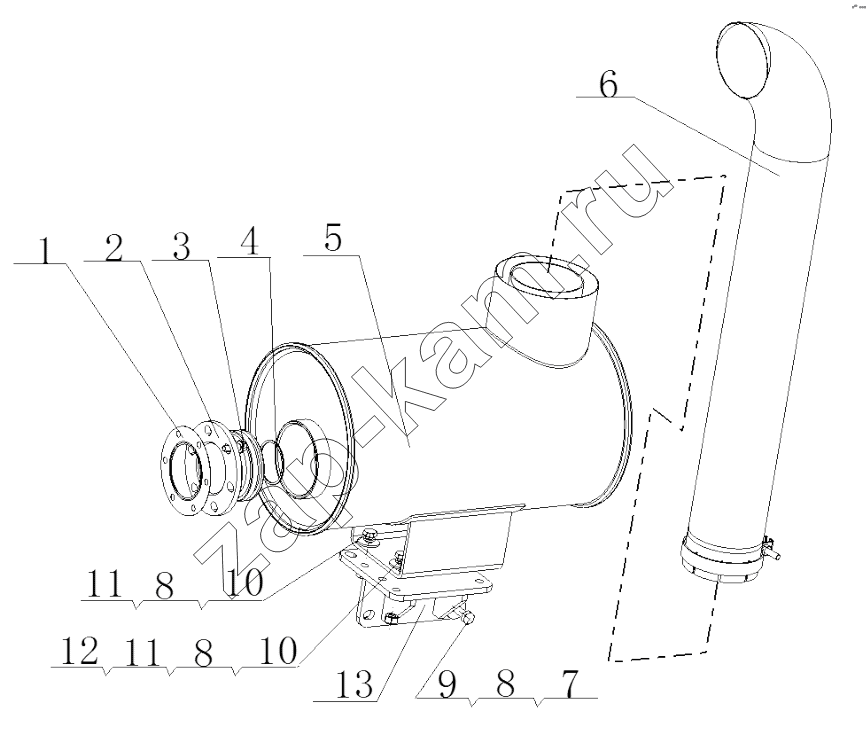

Схема/чертеж: J80GM-1201000/01 Muffler Assembly / Yuchai YC6J125Z-T21
1
2
3
4
5
6
7
8
8
8
9
10
10
11
11
12
13
Поз. Артикул Название детали Кол-во Цена
1 475D-1008026A Прокладка 1; -
2 J7M00-1201003-W Muffler air inlet connecting pipe 1; -
3 Q1840825TF2 Болт M8x25 6; -
4 M3001-1008223 Кольцевой уплотнитель 3; -
5 J7M00-1201100 Muffler 1; -
6 M8801-1201200 Вытяжной вентилятор дыма глушителя 1; -
7 Q150B1030 Болт 4; -
8 Q40310 Шайба 10 8; -
9 530-1009002 Шайба 2; -
10 Q150B1025 Болт M10x25 4; -
11 Q40210 Шайба 10 6; -
12 Q340B10 Гайка М10 2; 100 ₽
13 J8000-1201050A Muffler bracket welded part 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
