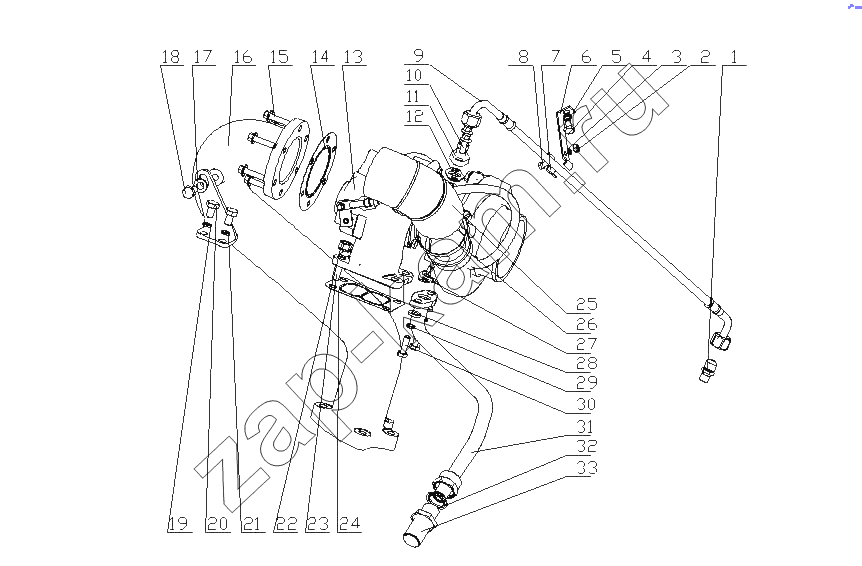

J41D7-1118000/02 Турбонагнетатель в сборе
/ Yuchai YC6J190-20 (J41D7)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | L3000-1118031 | Соединитель впуска масла | 1; | |
| 2 | Q340B06 | Гайка М6 | 1; | |
| 3 | Q40306 | Шайба 6 | 1; | |
| 4 | Q150B0812 | Болт M8x12 | 1; | |
| 5 | Q40308 | Шайба 8 | 1; | |
| 6 | B3000-1118062 | Зажим трубы II | 1; | |
| 7 | B3000-1118061 | Зажим трубы I | 1; | |
| 8 | Q150B0612 | Болт M6x12 | 1; | |
| 9 | B4000-1118030 | Трубка подачи масла | 1; | |
| 10 | Q1840820TF2 | Болт M8x20 | 2; | |
| 11 | 475D-1118211 | Масловпускное соединение | 1; | |
| 12 | 150-1118031B | Шайба | 1; | |
| 13 | J4208-1118100-135 | Турбонагнетатель | 1; | |
| 13 | J4208-1118100-181 | Турбонагнетатель | 1; | |
| 13 | J4208-1118100-383 | Турбонагнетатель | 1; | |
| 13 | J4208-1118100-502 | Турбонагнетатель | 1; | |
| 14 | 475D-1008026A | Прокладка | 1; | |
| 15 | 630-1008022A | Болт выпускного коллектора | 6; | |
| 16 | J41D7-1008203 | Заднее соединение труб выхлопа турбины | 1; | |
| 17 | Q40110 | Шайба 10 | 1; | |
| 18 | Q150B1020 | Болт M10x20 | 1; | |
| 19 | J3808-1008241 | Кронштейн | 1; | |
| 20 | Q150B0816 | Болт M8x16 | 2; | |
| 21 | Q40108 | Шайба 8 | 2; | |
| 22 | M3000-1008206B | Гайка | 4; | |
| 23 | 150-1118001 | Шпилька | 4; | |
| 24 | 475D-1118001B | Прокладка турбонагнетателя | 1; | |
| 25 | J41FA-1118090S1 | Шланг соединяющий турбоускоритель | 1; | |
| 26 | Q/YC147.1-76 | Обруч 76 | 1; | |
| 27 | M3600-1118301 | Прокладка | 1; | |
| 28 | 6105Q-3509013 | Шайба | 2; | |
| 29 | Q40308 | Шайба 8 | 2; | |
| 30 | Q150B0825TF2 | Бoлт M8x25 | 2; | |
| 31 | J3808-1118340 | Сварная трубка возврата масла | 1; | |
| 32 | Q/YC149-24 | Уплотнительная шайба 24 | 1; | |
| 33 | 475D-1002071 | Соединитель возврата масла | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
