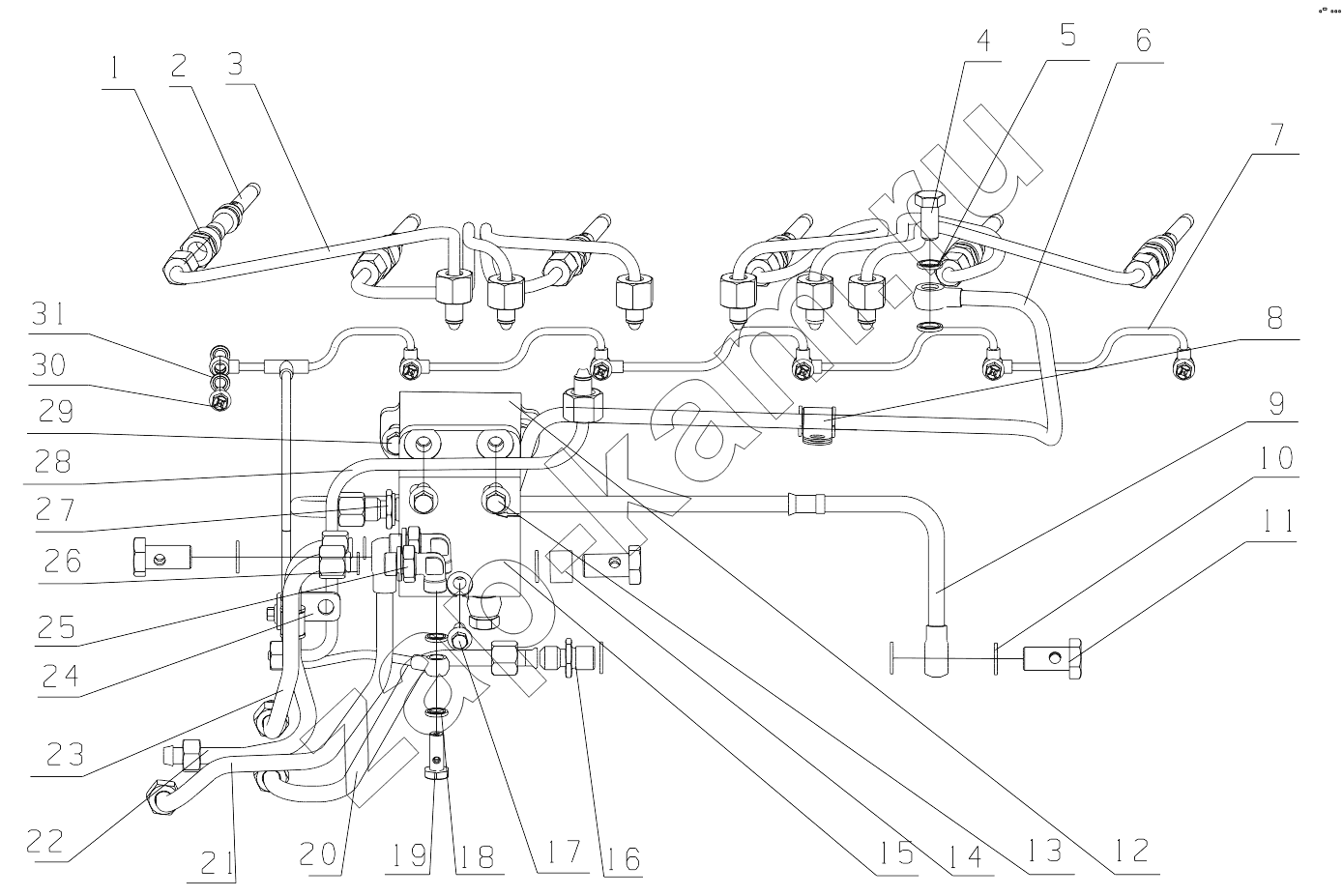

J5600-1104000/32 Fuel Supply Pipeline Assembly
/ Yuchai YC6J220-50
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | L3000-1104131 | Болт соединения труб | 6; | |
| 2 | J5600-1104050 | High-pressure connecting hose subassembly | 6; | |
| 3 | J5600-1104100A | Труба высокого давления | 1; | |
| 4 | 430-1111034 | Болт патрубка | 2; | |
| 5 | Q/YC149-12 | Комбинированная уплотнительная шайба 12 | 4; | |
| 6 | J5600-1104C00C | Общая топливная магистраль | 1; | |
| 7 | J6J00-1104200 | Oil return pipe parts | 1; | |
| 8 | J5600-1104260 | Сборочный узел зажима трубки возврата масла | 1; | |
| 9 | J5600-1104900B | Подводящая топливная труба | 1; | |
| 10 | Q/YC149-16 | Уплотнительное кольцо d16 | 12; | |
| 11 | Q/YC901-1C1615 | Болт M16x1,5 | 4; | |
| 12 | J5600-1104504C | Кронштеин топливного распределителя | 1; | |
| 13 | Q1841025TF2 | Болт М10х25 | 2; | |
| 14 | M1000-1104006 | Пылеотталкивающая втулка | 2; | |
| 15 | J5600-1104541C | Топливный распределитель | 1; | |
| 16 | J5600-1104404 | Адаптирующий соеденитель | 1; | |
| 17 | Q/YC1820840 | Болт M8x40 | 1; | |
| 18 | Q/YC149-10 | Уплотнительная шайба d10 | 2; | |
| 19 | M3000-1002701A | Масляный полый болт | 1; | |
| 20 | J5600-1104F00D | Части трубки от масляной передачи насоса к топливной трубки блока управления | 1; | |
| 21 | J5600-1104A00B | Водосливная труба | 1; | |
| 22 | J5600-1104400D | Труба к ТНВД | 1; | |
| 23 | J5600-1104300D | Трубка топливная | 1; | |
| 24 | J5600-1104C10 | Части зажима кронштеина | 1; | |
| 25 | J5600-1104304C | Соединение | 2; | |
| 26 | YC208-B01400F | Круглое кольцо 2.65x14 | 2; | |
| 27 | G5800-1104001E | Adapt connector | 1; | |
| 28 | J5600-1104080E | Трубка топливная | 1; | |
| 29 | Q1841020TF2 | Болт M10x20 | 2; | |
| 30 | J5600-1104205 | Соединитель | 6; | |
| 31 | Q/YC149-8 | Комбинированная уплотнительная шайба 8 | 12; |
