K7200-1119000 Air Cooler Assembly
/ Yuchai YC6K

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

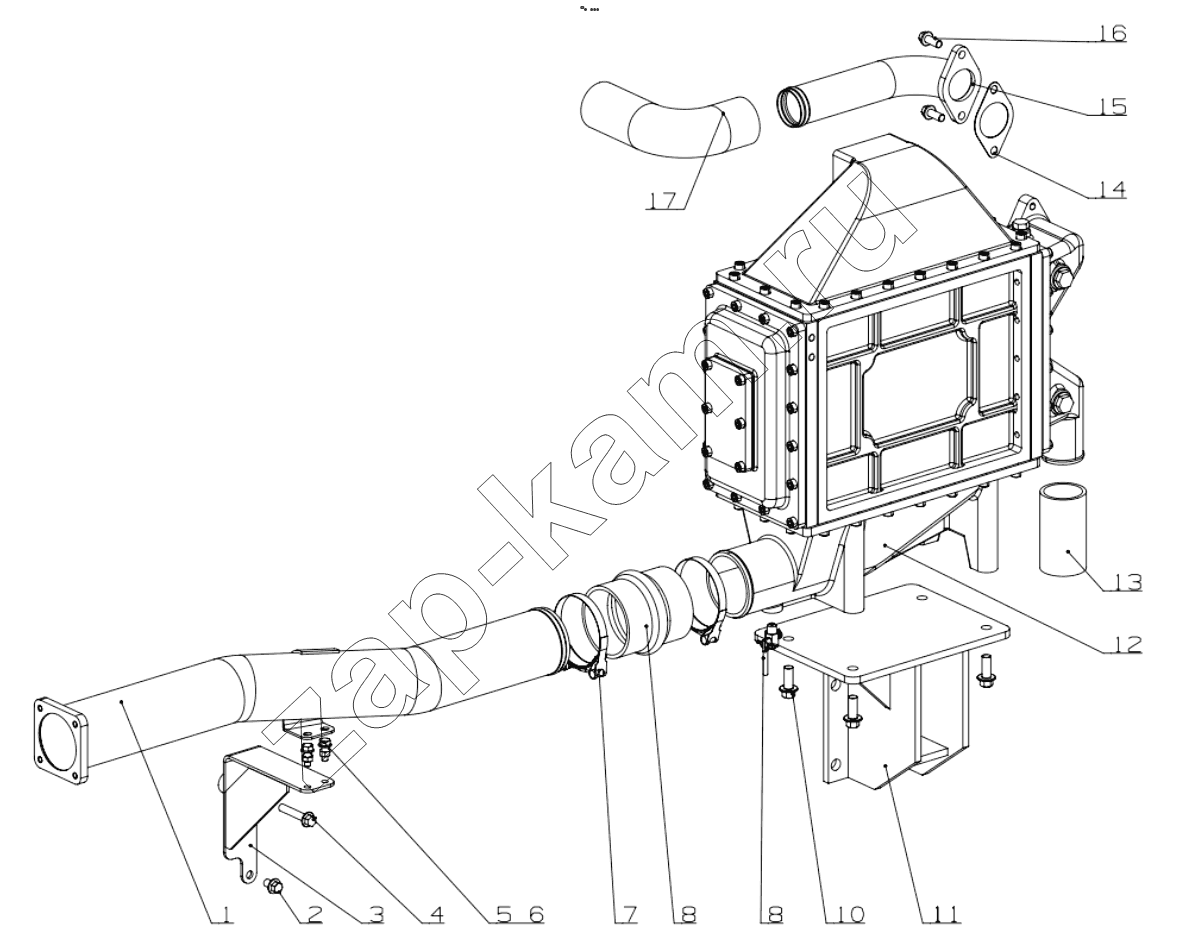

Схема/чертеж: K7200-1119000 Air Cooler Assembly / Yuchai YC6K
1
2
3
4
5
6
7
8
8
10
11
12
13
14
15
16
17
Поз. Артикул Название детали Кол-во Цена
1 K7200-1119108 Intercooler outlet pipe 1; -
2 Q1841012TF2 Bolt M10X12 1; -
3 K7500-1119302 Bracket 1; -
4 Q1841055TF2 Болт M10x55 ; -
5 Q1840822TF6 Bolt M8X22 2; -
6 Q340B08 Гайка М8 2; -
7 Q/YC147.1-101 Hoop 101 2; -
8 K7500-1118023 Compressor outlet connecting pipe 2; -
9 231-1305000 Кран водоспуска 1; -
10 Q1841230TF6 Bolt M12X30 4; -
11 K7500-1119121A/ Intercooler bracket 1; -
12 K7500-1119100-KF2-CCS Intercooler Parts 1; -
13 K7500-1119251 Return pipe 1; -
14 K7500-1119204 Gasket 1; -
15 K7200-1119102KS1 Intercooler return water connector 1; -
16 Q1841025TF2 Болт М10х25 2; -
17 KN100-1119201 Water pipe 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
