L3002-3509000 Air brake air compressor assembly
/ Yuchai YC6L260-30

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

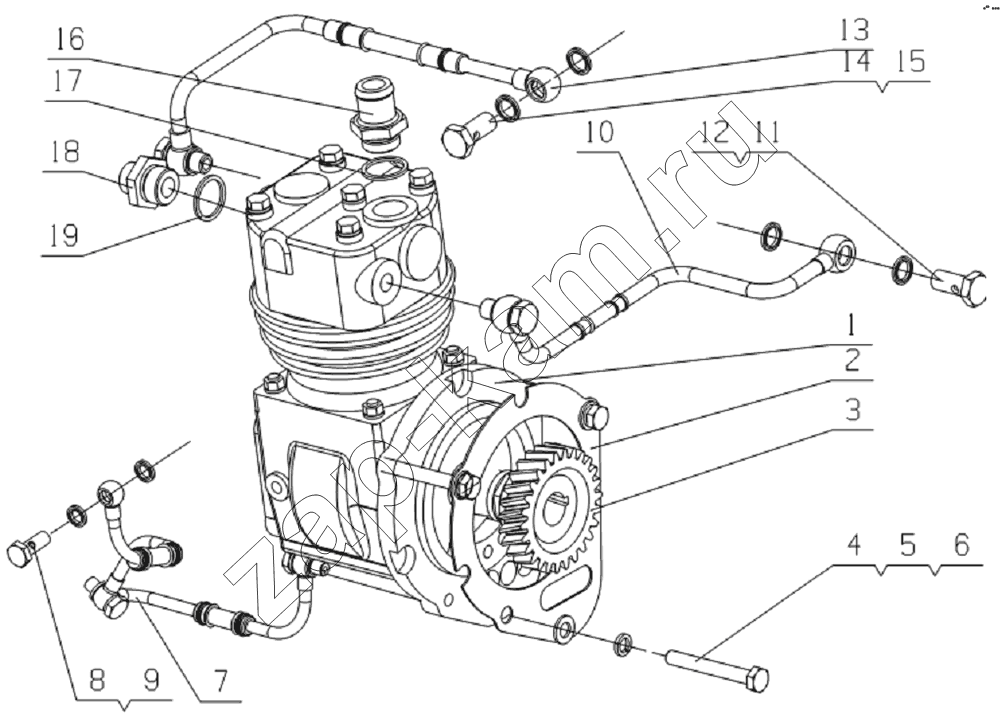

Схема/чертеж: L3002-3509000 Air brake air compressor assembly / Yuchai YC6L260-30
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Поз. Артикул Название детали Кол-во Цена
1 L3000-3509100A Воздушный компрессор 1; -
2 L3000-3509009 Прокладка воздушного компрессора 1; -
3 A3000-3509018 Шестерня воздушного компрессора 1; -
4 Q150B1075TF2 Болт M10x75 3; -
5 Q40310 Шайба 10 3; -
6 Q40110 Шайба 10 3; -
7 L3000-3509030D Части труб впуска масла турбоускорителя 1; -
8 M3000-1002701A Масляный полый болт 3; -
9 Q/YC149-10 Уплотнительная шайба d10 6; -
10 L3000-3509050B Сварной элемент впуска воды воздушного компрессора 1; -
11 6QA6-1307017 Болт с водяной канавкой 2; -
12 Q/YC149-14 Комбинированная уплотнительная шайба 14 4; -
13 L3000-3509070C Сварной элемент возврата воды воздушного компрессора 1; -
14 6QA6-1307017 Болт с водяной канавкой 2; -
15 Q/YC149-14 Комбинированная уплотнительная шайба 14 4; -
16 A4130-3509011 Впускной соедениетель воздушного компрессора 1; -
17 G4606-3509014 Уплотнительная шайба 1; -
18 173D-3509012A Сиденье соединения выхлопа 1; -
19 G4606-3509014 Уплотнительная шайба 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
