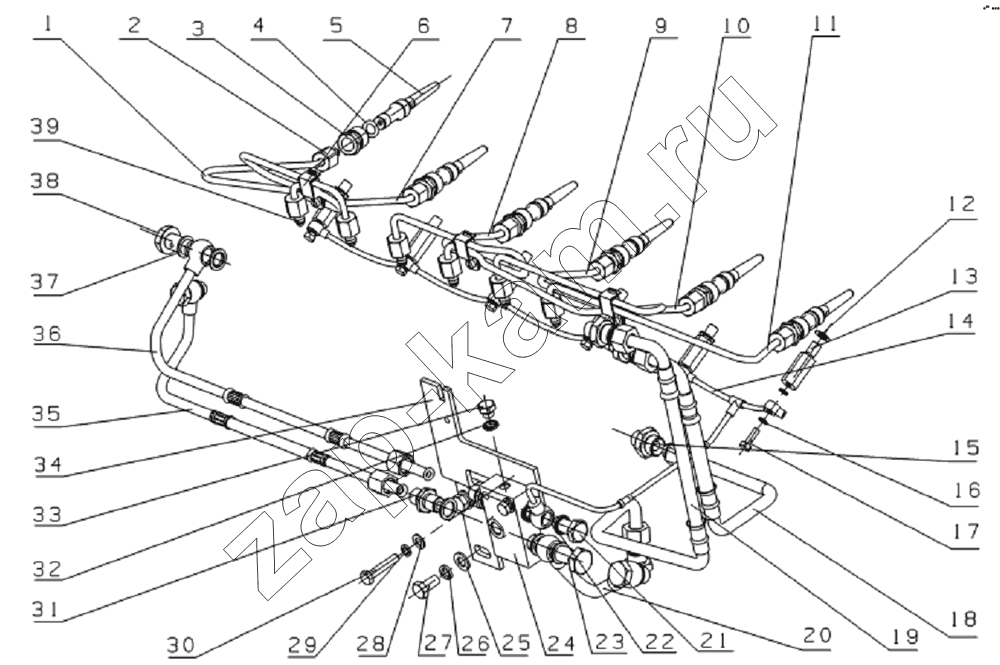

L38DA-1104000 Fuel line assembly
/ Yuchai YC6L260-30
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | L3100-11041A0B | No.1cylinder high pressure pipe | 1; | |
| 2 | 150-1104017A | Joint pipe nut | 12; | |
| 3 | L3000-1104131 | Болт соединения труб | 6; | |
| 4 | L3000-1104129 | O-ring 10.69x3.5 | 6; | |
| 5 | L3000-1104120A | Соеденительный патрубок высокого давления | 6; | |
| 6 | 330-1104080 | Укрепление двух трубных хомутов в сборе | 3; | |
| 7 | L3100-11041B0B | No.2cylinder high pressure pipe | 1; | |
| 8 | L3100-11041C0B | No.3cylinder high pressure pipe | 1; | |
| 9 | L3100-11041D0B | No.4cylinder high pressure pipe | 1; | |
| 10 | L3100-11041E0B | No.5cylinder high pressure pipe | 1; | |
| 11 | L3100-11041F0B | No.6cylinder high pressure pipe | 1; | |
| 12 | Q/YC901-3C10 | Шайба 10 | 6; | |
| 13 | L3000-1104041B | Соеденитель возврата топлива | 6; | |
| 14 | L3100-1104240 | Части возврата масла | 1; | |
| 15 | L3100-1104004 | Соединитель | 4; | |
| 16 | Q/YC149-6 | Соеденительная изоляционная прокладка 6 | 12; | |
| 17 | L3100-1112003 | Болт | 6; | |
| 18 | L3100-1104400E | Трубка | 1; | |
| 19 | L3100-1104300E | Трубка | 1; | |
| 20 | L3100-1104B00D | Труба между топливораспределителем и трубкой подачи топлива | 1; | |
| 21 | Q/YC901-1C1415 | Болт M14x1.5 | 6; | |
| 22 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 | 12; | |
| 23 | Q/YC901-1C1615 | Болт M16x1,5 | 2; | |
| 24 | L3100-1104541A | Топливный распределитель | 1; | |
| 25 | Q40110 | Шайба 10 | 2; | |
| 26 | Q40310 | Шайба 10 | 2; | |
| 27 | Q150B1020 | Болт M10x20 | 2; | |
| 28 | Q40108 | Шайба 8 | 2; | |
| 29 | Q40308 | Шайба 8 | 2; | |
| 30 | Q150B0840 | Болт M8x40 | 2; | |
| 31 | G5800-1104001B | Штуцер | 2; | |
| 32 | Q/YC149-10 | Уплотнительная шайба d10 | 1; | |
| 33 | Q/YC198-10 | Винтовая пробка M10x1 | 1; | |
| 34 | L3100-1104504C | Кронштейн топливного распределителя | 1; | |
| 35 | L3100-1104A00D | Трубка переливная | 1; | |
| 36 | L3100-1104700D | Трубка | 1; | |
| 37 | Q/YC149-16 | Уплотнительное кольцо d16 | 10; | |
| 38 | L3100-1111090A | Клапан | 1; | |
| 39 | JB/T6014 | Jacket | 12; |
