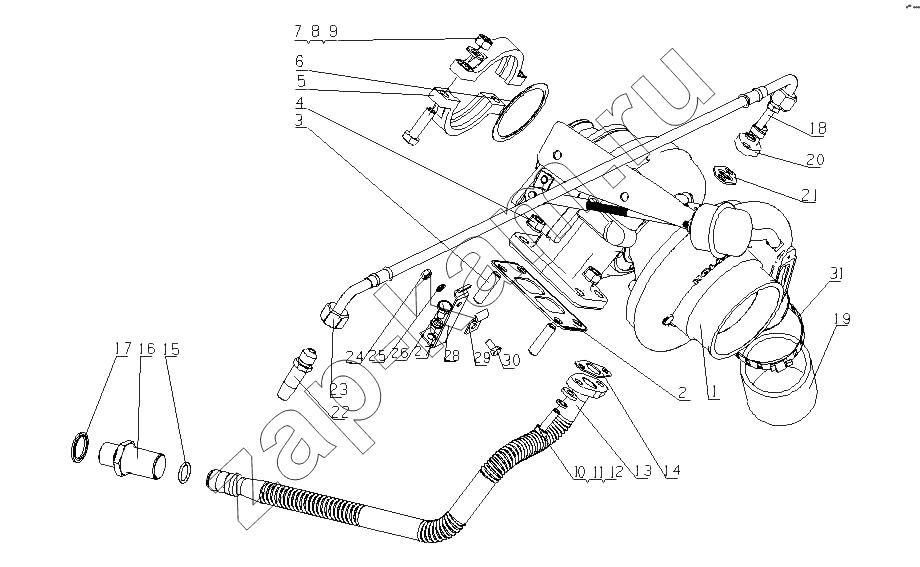

L330C-1118000/03 Турбонагнетатель в сборе
/ Yuchai YC6L330-20 (L33YA)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | L3005-1118100C | Турбонагнетатель | 1; | |
| 2 | L3000-1118002 | Прокладка турбокомпрессора | 1; | |
| 3 | 150-1118001 | Шпилька | 4; | |
| 4 | M3000-1118206B | Гайка | 4; | |
| 5 | G0100-1118072C | Стопорное кольцо | 2; | |
| 6 | G0100-1118073A | Прокладка | 1; | |
| 7 | Q1841045TF2 | Болт M10x45 | 2; | |
| 8 | Q40110 | Шайба 10 | 2; | |
| 9 | Q340B10 | Гайка М10 | 4; | |
| 10 | 6105Q-3509013 | Шайба | 2; | |
| 11 | Q40308 | Шайба 8 | 2; | |
| 12 | Q150B0825TF2 | Бoлт M8x25 | 2; | |
| 13 | L3002-1118340C | Сборочный узел сварной трубки возврата масла | 1; | |
| 14 | M3600-1118301 | Прокладка | 1; | |
| 15 | YC208-B01700F | Уплотнительное кольцо 2,65x17 | 2; | |
| 16 | 475D-1002071B | Соеденитель возврата масла | 1; | |
| 17 | Q/YC149-24 | Уплотнительная шайба 24 | 1; | |
| 18 | Q1840820TF2 | Болт M8x20 | 2; | |
| 19 | 151-1008018 | Соеденительный шланг выпуска компрессора | 1; | |
| 20 | 475D-1118211 | Масловпускное соединение | 1; | |
| 21 | 150-1118031B | Шайба | 1; | |
| 22 | 475D-1013019B | Масловпускное соединение турбоускорителя | 1; | |
| 23 | B4000-1118030 | Трубка подачи масла | 1; | |
| 24 | Q340B06 | Гайка М6 | 1; | |
| 25 | Q40306 | Шайба 6 | 1; | |
| 26 | Q150B0812 | Болт M8x12 | 1; | |
| 27 | Q40308 | Шайба 8 | 1; | |
| 28 | B3000-1118062 | Зажим трубы II | 1; | |
| 29 | B3000-1118061 | Зажим трубы I | 1; | |
| 30 | Q150B0612 | Болт M6x12 | 1; | |
| 31 | Q/YC147.1-76 | Обруч 76 | 2; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
