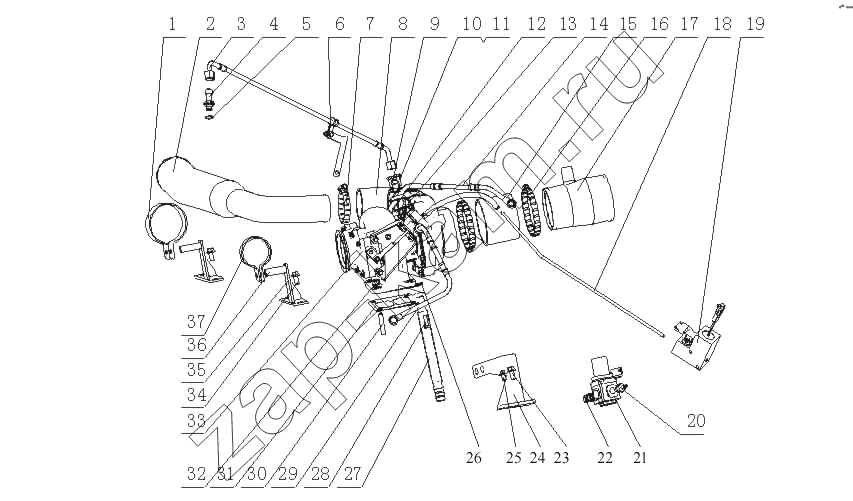

M2AD1-1118000/10 Турбонагнетатель в сборе
/ Yuchai YC6M290N-30 (M2CD1)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | M32J1-11180295 | Пружинное кольцо | 1; | |
| 2 | M33J1-1118080 | Сварная часть выпускной соеденительной трубки воздушного компрессора | 1; | |
| 3 | M3000-1118240 | Шланг впуска топлива ускорителя | 1; | |
| 4 | M3000-1118202 | Сцепление шланга впуска топлива | 1; | |
| 5 | Q/YC901-3C14 | Шайба 14 | 1; | |
| 6 | M3703-1118270 | Сборочный узел зажима трубы | 1; | |
| 7 | Q67683 | Петля обруча | 2; | |
| 8 | J41FA-1118090S1 | Соеденительная резиновая трубка турбоускорителя | 1; | |
| 9 | 475D-1118021 | Штуцер подачи масла | 1; | |
| 10 | Q150B0825TF2 | Бoлт M8x25 | 2; | |
| 11 | Q40308 | Шайба 8 | 4; | |
| 12 | 475D-111802215 | Нажимная пластина выступа | 1; | |
| 13 | B3000-1118041 | Прокладка | 1; | |
| 14 | M2AD1-1118007 | Трубка выпускаводы турбонагнетателя | 1; | |
| 15 | 197-1109023 | Шланг | 1; | |
| 16 | Q676114 | Петля обруча 114 | 2; | |
| 17 | M3201-1118011B | Соеденительная трубка впуска турбоускорителя | 1; | |
| 18 | M2A00-1118085 | Соеденительная трубка клапана контроля пропускания выхлопных газов | 1; | |
| 19 | J5700-11180805 | Клапан контроля прохода выхлопного газа | 1; | |
| 20 | J5700-1118072 | Воздуховозвратный сустав регулятора давления воздуха | 1; | |
| 21 | J5700-1118070 | Регулятор давления воздуха | 1; | |
| 22 | J5700-1118071 | Впускной сустав регулятора давления воздуха | 1; | |
| 23 | Q1841020 | Болт M10x20 | 1; | |
| 24 | M2AD1-11185425 | Кронштейн | 1; | |
| 25 | Q1840815 | Болт M8x15 | 1; | |
| 26 | 150-1118031B | Шайба | 1; | |
| 27 | M36J3-1118340 | Возвратная трубка маслопровода турбонагнетателя | 1; | |
| 28 | Q150B0822TF2 | Болт M8x22 | 2; | |
| 29 | M2AD1-1118006 | Водовпускная трубка турбоускорителя | 1; | |
| 30 | M3300-1118404 | Цапфа | 4; | |
| 31 | G4600-1118012 | Прокладка турбонагнетателя | ||
| 32 | M3000-1008206B | Гайка | 4; | |
| 33 | M2A00-1118100-135 | Турбонагнетатель | 1; | |
| 34 | Q1841020TF2 | Болт M10x20 | 4; | |
| 35 | M4101-1118025B | Кронштейн | 2; | |
| 36 | L3000-1008026 | Втулка болт | 2; | |
| 37 | M4102-1118029 | Пружинное кольцо | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
