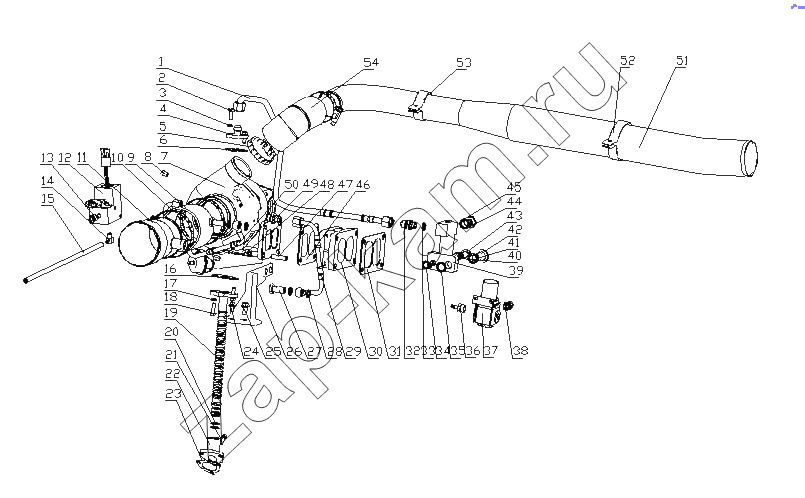

M2BD1-1118000/02 Турбонагнетатель в сборе
/ Yuchai YC6M320N-30 (M2BD1)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | M2AD1-1118240 | Сборочный узел сварной трубки впуска масла | 1; | |
| 2 | Q150B0822TF2 | Болт M8x22 | 2; | |
| 3 | Q40308 | Шайба 8 | 2; | |
| 4 | M3400-1118211 | Масловпускное соединение турбоускорителя | 1; | |
| 5 | Q67683 | Петля обруча | 2; | |
| 6 | 150-1118031B | Шайба | 1; | |
| 7 | M2AD1-1118100-135 | Турбонагнетатель | 1; | |
| 8 | Q618B01 | Пробка NPT1/8 | 1; | |
| 9 | 197-1109023 | Шланг | 1; | |
| 10 | Q676114 | Петля обруча 114 | 2; | |
| 11 | M3201-1118011B | Соеденительная трубка впуска турбоускорителя | 1; | |
| 12 | J5700-1118080 | Клапан контроля прохода выхлопного газа | 1; | |
| 13 | J5700-1118082 | Сустав клапана контроля прохода выхлопного газа | 3; | |
| 14 | G3900-1113031 | Компенсационный сустав регулятора давления | 4; | |
| 15 | G5900-1008019 | Вентиляционный шланг устойчивого к перенапряжениям клапана | 1; | |
| 16 | M3600-1118301 | Прокладка | 1; | |
| 17 | Q40308 | Шайба 8 | 2; | |
| 18 | Q150B0825TF2 | Бoлт M8x25 | 2; | |
| 19 | M3400-1118340B | Возвратная трубка маслопровода турбонагнетателя | 1; | |
| 20 | YC208-B01700F | Уплотнительное кольцо 2,65x17 | 2; | |
| 21 | Q1840620 | Болт | 3; | |
| 22 | M3400-1118352B | Соединитель | 1; | |
| 23 | M3400-1118301 | Прокладка | 1; | |
| 24 | Q1840815 | Болт M8x15 | 1; | |
| 25 | Q1841020 | Болт M10x20 | 1; | |
| 26 | M2AD1-1118542 | Кронштейн | 1; | |
| 27 | 6QA6-1307017 | Болт с водяной канавкой | 2; | |
| 28 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 | 4; | |
| 29 | M2AD1-1118006A | Водовпускная трубка турбоускорителя | 1; | |
| 30 | M3B00-1008220 | Прокладка-амортизатор выпускной трубки выхлопа | 1; | |
| 31 | M3000-1118002A | Прокладка турбонагнетателя | 1; | |
| 32 | M3400-1118202 | Соединение шланга подачи масла | 1; | |
| 33 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 | 1; | |
| 34 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 | 1; | |
| 35 | Q/YC149-18 | Кольцевой уплотнитель 18 | 1; | |
| 36 | J5700-1118072A | Выпускной сустав регулятора давления воздуха | ||
| 37 | J5700-1118070 | Регулятор давления воздуха | ||
| 38 | J5700-1118071A | Впускной воздушный сустав регулятора давления воздуха | ||
| 39 | M6600-1118206 | Соединитель | 1; | |
| 40 | Q/YC901-3C14 | Шайба 14 | 1; | |
| 41 | Q/YC901-3C18 | Шайба 18 | 1; | |
| 42 | M3200-1118211 | Болт | 1; | |
| 43 | 6QA6-1307017 | Болт с водяной канавкой | 1; | |
| 44 | Q/YC198-18 | Пробка М18х1,5 | 1; | |
| 45 | Q/YC149-18 | Кольцевой уплотнитель 18 | 1; | |
| 46 | G4600-1118012 | Прокладка турбонагнетателя | 1; | |
| 47 | M3400-1118404A | Цапфа | 8; | |
| 48 | M3000-1008206B | Гайка | 8; | |
| 49 | G4200-1118061A | Водовпускной и выпускной соеденитель турбоускорителя | 2; | |
| 50 | M2AD1-1118007A | Трубка выпускаводы турбонагнетателя | 1; | |
| 51 | M33J1-1118080 | Сварная часть выпускной соеденительной трубки воздушного компрессора | 1; | |
| 52 | M32J1-1118029 | Пружинное кольцо | 1; | |
| 53 | M4102-1118029 | Пружинное кольцо | 1; | |
| 54 | J41FA-1118090S1 | Соеденительная резиновая трубка турбоускорителя | 1; |
