MN70A-3509000/01 Pneumatic Air Compressor
/ Yuchai YC6MK340N-50

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

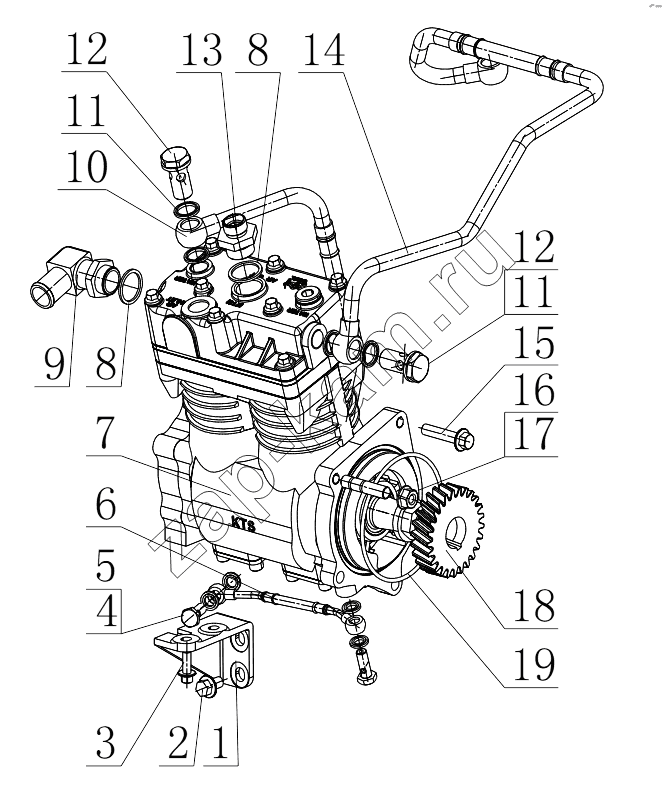

Схема/чертеж: MN70A-3509000/01 Pneumatic Air Compressor / Yuchai YC6MK340N-50
1
2
3
4
5
6
7
8
8
9
10
11
11
12
12
13
14
15
16
17
18
19
Поз. Артикул Название детали Кол-во Цена
1 М6000-3509016В Air compressor gasket 1; -
2 Q1841016TF2 Болт M10x16 2; -
3 Q1840820 Болт M8x20 2; 150 ₽
4 М3000-1002701А Bolt 4; -
5 Q/YC149-10 Уплотнительная шайба d10 8; -
6 М6000-3509240 Oil inlet pipe subassembly 1; -
7 М6000-3509100С Air compressor 1; -
8 G4606-3509014 Уплотнительная шайба 1; -
9 А440В-3509060А Air inlet joint subassembly 1; -
10 М6000-3509340А Air compressor water inlet pipe subassembly 1; -
11 Q/YC149-18 Кольцевой уплотнитель 18 4; -
12 М6000-3509007 Hollow bolt for water 2; -
13 173D-3509012A Сиденье соединения выхлопа 1; -
14 MJ500-3509440 Air compressor water return pipe component 1; -
15 Q1841045TF2 Болт M10x45 1; -
16 Q32010 Гайка M10 1; -
17 Q1201040TF2 Stud 1; -
18 М3400-3509001А Air compressor gear 1; -
19 YC208-C11200F O-ring 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
