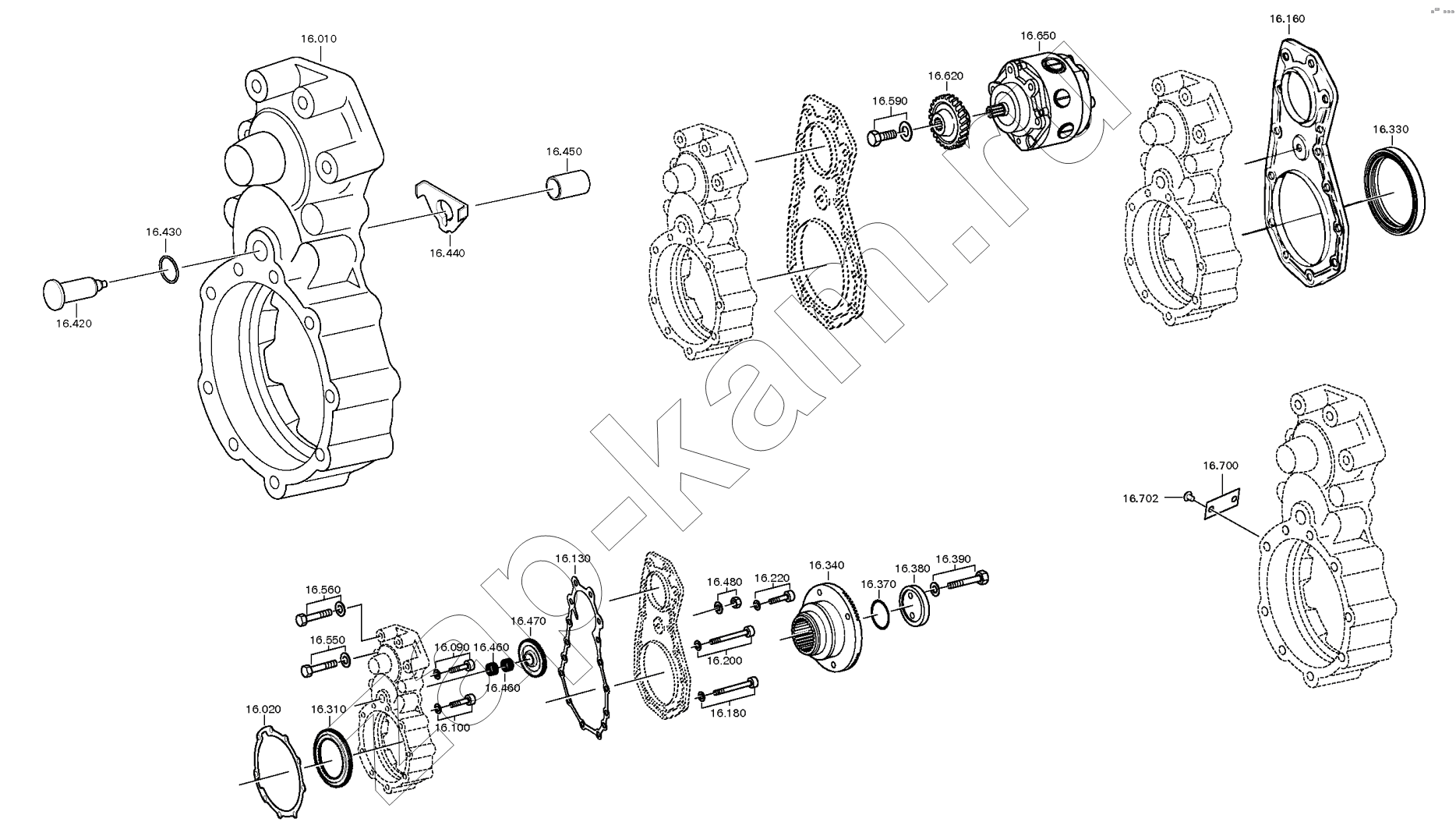

КОРПУС
/ ZF КПП 16S1825TO

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
20
90
90
90
100
100
100
130
160
180
180
180
200
200
200
220
220
220
310
330
330
340
370
370
370
380
390
420
430
440
450
460
460
470
480
480
480
550
550
550
550
550
560
560
560
560
560
590
590
620
650
СЛОЙ
0770.047.113
0770.047.114
0770.087.001
0770.090.142
0770.090.143
8605.230.101
8605.633.009
8605.633.107
700
702
Поз. Артикул Название детали Кол-во
10 6091.316.004 КОРПУС 1;
20 1315.331.001 Gasket 1;
90 ВИНТ Винт запорный 1;
90 0636.100.307 ВИНТ С ГОЛОВКОЙ ЦИЛИНДРИЧЕСКОЙ 1;
90 0630.100.277 ШАЙБА 1;
100 ВИНТ Винт запорный 1;
100 0636.100.307 ВИНТ С ГОЛОВКОЙ ЦИЛИНДРИЧЕСКОЙ 1;
100 0630.100.277 ШАЙБА 1;
130 1295.338.145 ПРОКЛАДКА УПЛОТНИТЕЛЬНАЯ 1;
160 6091.303.018 КРЫШКА 1;
180 ВИНТ Винт запорный 5;
180 0636.100.308 ВИНТ С ГОЛОВКОЙ ЦИЛИНДРИЧЕСКОЙ 1;
180 0630.100.277 ШАЙБА 1;
200 ВИНТ Винт запорный 2;
200 0636.100.308 ВИНТ С ГОЛОВКОЙ ЦИЛИНДРИЧЕСКОЙ 1;
200 0630.100.277 ШАЙБА 1;
220 ВИНТ Винт запорный 5;
220 0636.100.306 ВИНТ С ГОЛОВКОЙ ЦИЛИНДРИЧЕСКОЙ 1;
220 0630.100.277 ШАЙБА 1;
310 1312.315.002 КОЛЕСО ВЕДУЩЕЕ 1;
330 САЛЬНИК Сальник 1;
330 0750.111.341 Shaft seal 1;
330.10 0734.319.253 Сальник 1;
330.20 0734.319.551 Сальник 1;
340 1312.315.004 ФЛАНЕЦ ВАЛА ОТБОРА МОЩНОСТИ 1;
350 БОЛТ Болт с головкой шестигранной 4;
350 0636.100.202 Hexagon bolt 1;
350 1315.332.067 Защитный колпачок 1;
370 O-RING O-RING 1;
370 0634.313.805 O-ring 1;
370 0501.331.852 Кольцо уплотнительное 1;
380 1312.332.028 Washer 1;
390 0636.011.777 Болт с головкой шестигранной 2;
420 6091.316.005 БОЛТ 1;
430 0634.304.391 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1;
440 1304.313.058 ШАЙБА УПОРНАЯ 1;
450 0735.295.067 КОЛЬЦО ВНУТРЕННЕЕ 1;
460 0735.320.885 Сепаратор подшипника игольчатого 2;
470 1304.313.063 Шестерня промежуточная 1;
480 ГАЙКА ГАЙКА ШЕСТИГРАННАЯ 1;
480 0637.006.281 HEXAGON NUT 1;
480 0501.305.190 USIT-КОЛЬЦО 1;
550 БОЛТ Болт с головкой шестигранной 2;
550 0636.011.759 БОЛТ С ГОЛОВКОЙ ШЕСТИГРАННОЙ 1;
550 SPRING WASHER SPRING WASHER 1;
550 0630.100.242 ШАЙБА ПРУЖИННАЯ 1;
550 0630.100.451 SPRING WASHER 1;
560 БОЛТ Болт с головкой шестигранной 2;
560 0636.011.759 БОЛТ С ГОЛОВКОЙ ШЕСТИГРАННОЙ 1;
560 SPRING WASHER SPRING WASHER 1;
560 0630.100.242 ШАЙБА ПРУЖИННАЯ 1;
560 0630.100.451 SPRING WASHER 1;
590 БОЛТ Болт с головкой шестигранной 1;
590 0636.015.086 Болт с головкой шестигранной 1;
620 1295.338.127 Колесо ведомое 1;
650 8605.955.126 Поршневой насос 1;
СЛОЙ СЛОЙ СЛОЙ ПОКРОВНЫЙ ;
0770.047.113 0770.047.113 Колпак защитный 1;
0770.047.114 0770.047.114 Колпак защитный 1;
0770.087.001 0770.087.001 Этикетка 1;
0770.090.142 0770.090.142 Пробка резьбовая 1;
0770.090.143 0770.090.143 Пробка резьбовая 1;
8605.230.101 8605.230.101 Винт 8;
8605.633.009 8605.633.009 Набор уплотнений укомпл. 1;
8605.633.107 8605.633.107 Комплект мелких деталей 1;
650.10 0630.501.016 Кольцо стопорное 1;
650.10 0770.080.196 Сальник 1;
650.10 0770.080.196 Сальник 1;
650.10 0770.198.092 Сальник 1;
650.10 7685.040.188 Табличка фирменная 1;
650.10 8605.036.118 Рессора листовая 1;
650.11 0770.032.820 Кольцо подшипника упорное 2;
650.12 8605.034.101 Кольцо вращающееся 1;
650.13 8605.023.101 Втулка 1;
650.14 8605.014.117 Вал эксцентриковый 1;
650.15 0634.304.596 Кольцо уплотнительное 1;
650.16 8605.001.104 Корпус 1;
650.17 8605.043.101 Поршень 8;
650.18 0770.060.317 Пружина нажимная 8;
650.20 0634.303.605 Кольцо уплотнительное 1;
650.20 7685.040.154 Табличка фирменная 1;
650.20 8605.036.115 Шайба пружинная 1;
650.21 8605.002.132 Крышка 1;
650.23 0770.105.042 Штифт насеченный 2;
650.24 0636.101.568 Винт с головкой цилиндрической 4;
650.3 7607.032.106 Кольцо промежуточн ое 1;
650.30 0634.304.576 Кольцо уплотнительное 2;
650.30 0770.019.002 Заклепка 1;
650.30 0770.019.002 Заклепка 1;
650.4 0770.198.092 Сальник 1;
650.40 0634.304.596 Кольцо уплотнительное 1;
650.40 7685.040.154 Табличка фирменная 1;
650.5 0634.303.605 Кольцо уплотнительное 1;
650.50 0634.304.540 Кольцо уплотнительное 8;
650.6 8605.002.130 Крышка 1;
650.60 0770.105.042 Штифт насеченный 2;
650.7 0634.304.576 Кольцо уплотнительное 2;
650.70 0636.101.568 Винт с головкой цилиндрической 4;
650.706 0770.197.104 Подшипник шариковый 1;
650.714 0770.196.338 Табличка фирменная 1;
650.714 7685.040.154 Табличка фирменная 1;
650.714 7685.040.188 Табличка фирменная 1;
650.8 0635.301.132 Подшипник игольчатый 2;
650.80 0770.090.143 Пробка резьбовая 1;
650.9 8605.036.115 Шайба пружинная 1;
650.90 0770.090.142 Пробка резьбовая 1;
700 0730.365.160 ТАБЛИЧКА ФИРМЕННАЯ 1;
702 0731.300.027 BLIND RIVET 2;
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
