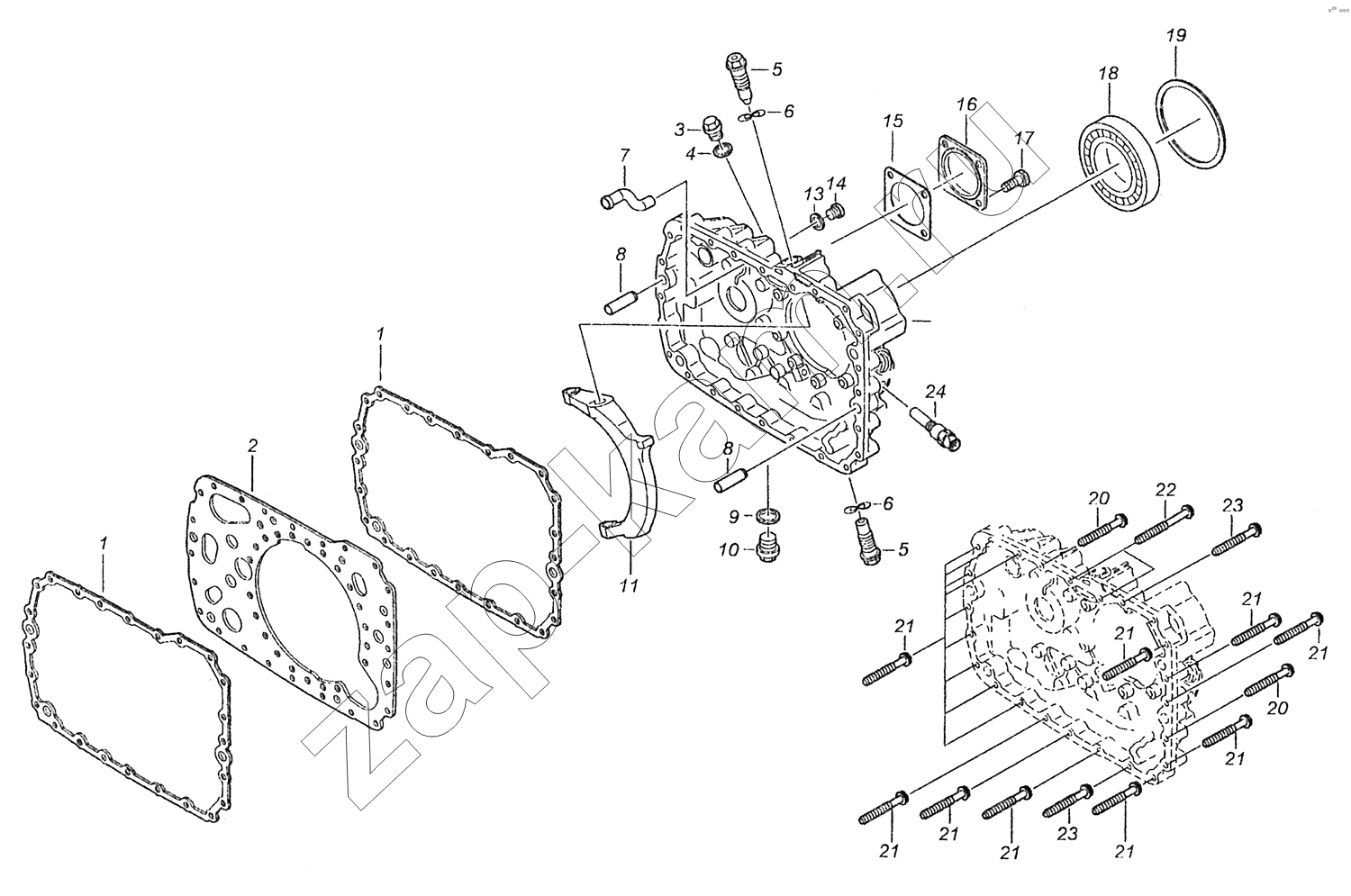

Установка задней крышки картера
/ ZF КПП ZF 16S1820

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
5
6
6
7
8
8
9
10
11
13
14
15
16
17
18
19
19
19
19
19
19
19
19
19
20
20
21
21
21
21
21
21
21
21
21
22
23
23
24
Поз. Артикул Название детали Кол-во
1 1316301042 Прокладка 2;
2 1315301118 Промежуточная пластина 1;
3 0636302021 Пробка с резьбой 1;
4 0634801062 Уплотнительное кольцо 1;
5 1315334011 Соединительный винт 2;
6 0730300005 Пружинная шайба 2;
7 1296301008 Трубка распылителя 1;
8 0731201563 Штифт цилиндрический 3;
9 0730008637 Уплотнительное кольцо 1;
10 0636304049 Пробка с резьбой 1;
11 1315334039 Качающийся рычаг 1;
12 1315301224 Крышка 1;
13 0634801302 Уплотнительное кольцо 1;
14 0636302053 Пробка с резьбой 1;
15 1238308201 Прокладка 1;
16 1304301034 Крышка 1;
17 0636016178 Болт 4;
18 0750116002 Шариковый подшипник 1;
19 0730100116 Шайба 1;
19 0730100846 Шайба 1;
19 0730100115 Шайба 1;
19 4005302034 Шайба 1;
19 0730003515 Шайба 1;
20 0736010190 Болт 2;
21 0736010180 Болт 18;
22 0736010181 Болт 2;
23 0736010179 Болт 2;
24 0501208795 Импульсный датчик 1;
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
