Система переключения передач
/ ZF КПП ZF 6S700TO

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

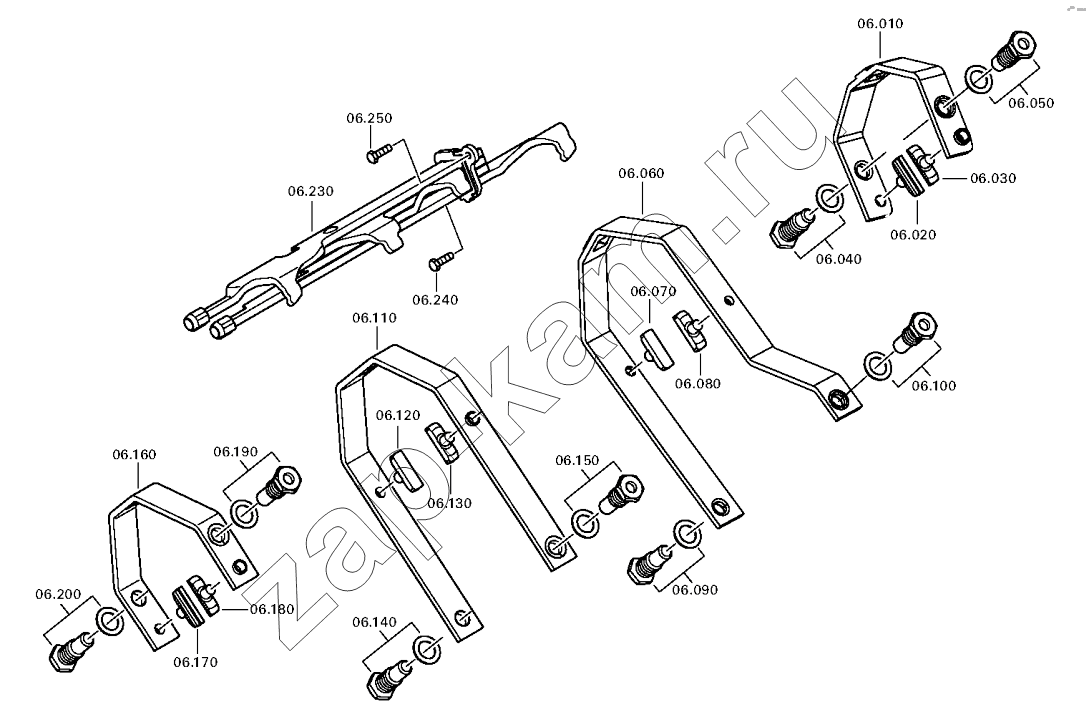

Схема/чертеж: Система переключения передач / ZF КПП ZF 6S700TO
10
20
30
40
40
40
40
40
50
50
50
50
50
60
70
80
90
90
90
90
90
100
100
100
100
100
110
120
130
140
140
140
140
140
150
150
150
150
150
160
170
180
190
190
190
190
190
200
200
200
200
200
230
240
250
Поз. Артикул Название детали Кол-во Цена
10 0501.217.822 Коромысло переключения передач 1; -
20 1290.306.423 SLIDING PAD 1; -
30 1290.306.423 SLIDING PAD 1; -
40 1346.306.082 ARTICULATION BOLT 1; -
40 0730.301.379 SPRING WASHER 1; по запросу
40 0730.302.932 Spring washer 1; 160
50 1346.306.082 ARTICULATION BOLT 1; -
50 0730.301.379 SPRING WASHER 1; по запросу
50 0730.302.932 Spring washer 1; 160
60 0501.217.823 Коромысло переключения передач 1; -
70 1290.306.066 SLIDING PAD 1; от 620
80 1290.306.066 SLIDING PAD 1; от 620
90 1360.306.059 Болт шарнирный 1; -
90 0730.301.379 SPRING WASHER 1; по запросу
90 0730.302.932 Spring washer 1; 160
100 1360.306.059 Болт шарнирный 1; -
100 0730.301.379 SPRING WASHER 1; по запросу
100 0730.302.932 Spring washer 1; 160
110 0501.217.824 Коромысло переключения передач 1; -
120 1290.306.423 SLIDING PAD 1; -
130 1290.306.423 SLIDING PAD 1; -
140 1360.306.059 Болт шарнирный 1; -
140 0730.301.379 SPRING WASHER 1; по запросу
140 0730.302.932 Spring washer 1; 160
150 1360.306.059 Болт шарнирный 1; -
150 0730.301.379 SPRING WASHER 1; по запросу
150 0730.302.932 Spring washer 1; 160
160 0501.217.825 Коромысло переключения передач 1; -
170 1290.306.423 SLIDING PAD 1; -
180 1290.306.423 SLIDING PAD 1; -
190 1360.306.059 Болт шарнирный 1; -
190 0730.301.379 SPRING WASHER 1; по запросу
190 0730.302.932 Spring washer 1; 160
200 1360.306.059 Болт шарнирный 1; -
200 0730.301.379 SPRING WASHER 1; по запросу
200 0730.302.932 Spring washer 1; 160
230 0501.217.831 Штанга толкателя 1; -
240 0636.100.613 HEXAGON BOLT 1; -
250 0636.100.613 HEXAGON BOLT 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
