8204B-C6100 SUNSHADE SET
/ DongFeng DFH4180-HA40-000-A0

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

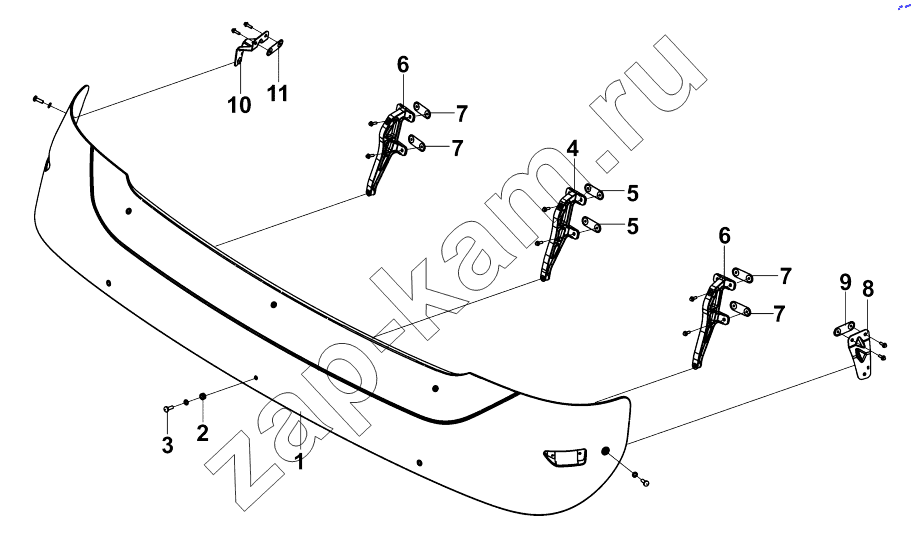

Схема/чертеж: 8204B-C6100 SUNSHADE SET / DongFeng DFH4180-HA40-000-A0
1
2
3
4
5
5
6
6
7
7
7
7
8
9
10
11
Поз. Артикул Название детали Кол-во Цена
Q40108-F7 Q40108-F7 Washer 8; -
Q1840620-F7 Q1840620-F7 Bolt 4; -
Q1840620-F7 Q1840620-F7 Bolt 8; -
Q1840620-F7 Q1840620-F7 Bolt 2; -
Q1840620-F7 Q1840620-F7 Bolt 2; -
1 8204910-C6100 Sunshade with gasket assembly 1; -
2 8204526-C0300 Прокладка солнцезащитного навеса 8; -
3 Q2140825-F7 Screw 8; -
4 8204515-C6100 Front bracket - sunshade 1; -
5 8204528-C6100 Spacer - front bracket 2; -
6 8204516-C6100 Front side bracket - sunshade 2; -
7 8204528-C6100 Spacer - front bracket 4; -
8 8204519-C6100 Left side bracket assembly - sunshade 1; -
9 8204528-C6100 Spacer - front bracket 1; -
10 8204520-C6100 Right bracket assembly - sunshade 1; -
11 8204528-C6100 Spacer - front bracket 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
