2904F-K0902 Балансирная подвеска
/ DongFeng DFL-3250A1-K09-003-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

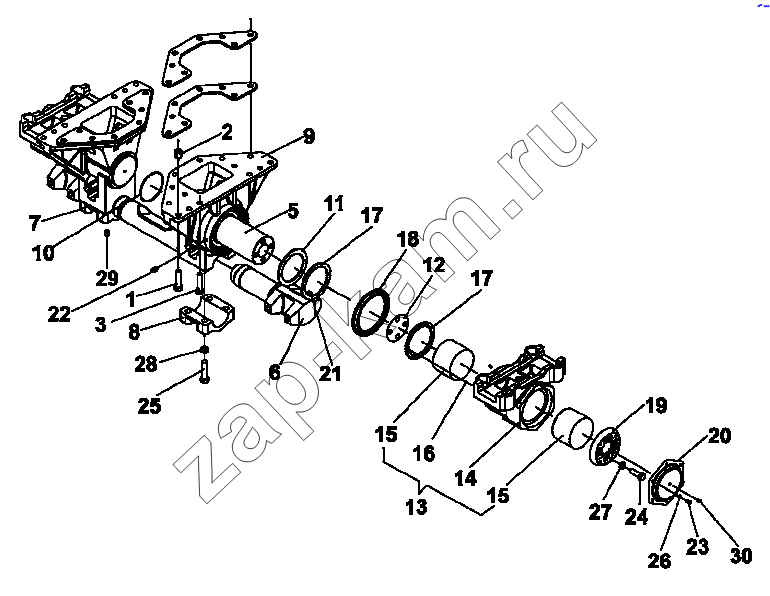

Схема/чертеж: 2904F-K0902 Балансирная подвеска / DongFeng DFL-3250A1-K09-003-01
1
2
3
5
6
7
8
9
10
11
12
12
12
12
12
13
14
15
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
Поз. Артикул Название детали Кол-во Цена
2904010-K0902 2904010-K0902 Ось балансирной подвески в сборе 1; -
1 Q151B1880-0H1 Болт 12; -
2 Q363B18 Гайка 28; -
3 Q151B1890-0H1 Болт 16; -
5 2904024-K0800 Ось 1; -
6 2904026-K0902 Соединительный вал в сборе 2; -
7 2904058-K0800 Крышка крепления соединительного вала правая 1; -
8 2904059-K0800 Крышка крепления соединительного вала левая 1; -
9 2904061-K0800 Кронштейн оси балансирной подвески 1; -
10 2904072-K0800 Кольцо уплотнительное 2; -
11 2904073-K0800 Кольцо распорное внутреннее 2; -
12 2904075-K0800 Прокладка регулировочная 2; -
12 2904076-K0800 Прокладка регулировочная 1; -
12 2904077-K0800 Прокладка регулировочная 1; -
12 2904078-K0800 Прокладка регулировочная 1; -
12 2904079-K0800 Прокладка регулировочная 1; -
13 2904080-K0800 Ступица балансира с втулкой в сборе 2; -
14 2904081-K0800 Ступица балансира 1; -
15 2904082-K0800 Втулка балансира 2; -
16 29Z33-04063 Палец 2; -
17 2904083-K0800 Прокладка 4; -
18 2904084-K0800 Манжета в сборе 2; -
19 2904089-K0800 Кольцо распорное наружное 2; -
20 2904097-K0800 Крышка ступицы балансира в сборе 2; -
21 29Z33-04063 Палец 8; -
22 29Z33-04094 Предохранитель 2; -
23 Q150B0816 Болт 12; -
24 Q151B1855 Болт 8; -
25 Q151B2080 Болт 8; -
26 Q40308 Пружинная шайба 12; 10 ₽ - 60 ₽
27 Q40318 Шайба 8; -
28 Q40320 Шайба 8; -
29 Q5221626 Штифт 1; -
30 Q700B01 Пресс-маслёнка 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
