3513G-K0800 Воздушные ресиверы
/ DongFeng DFL-3250A1-K09-003-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

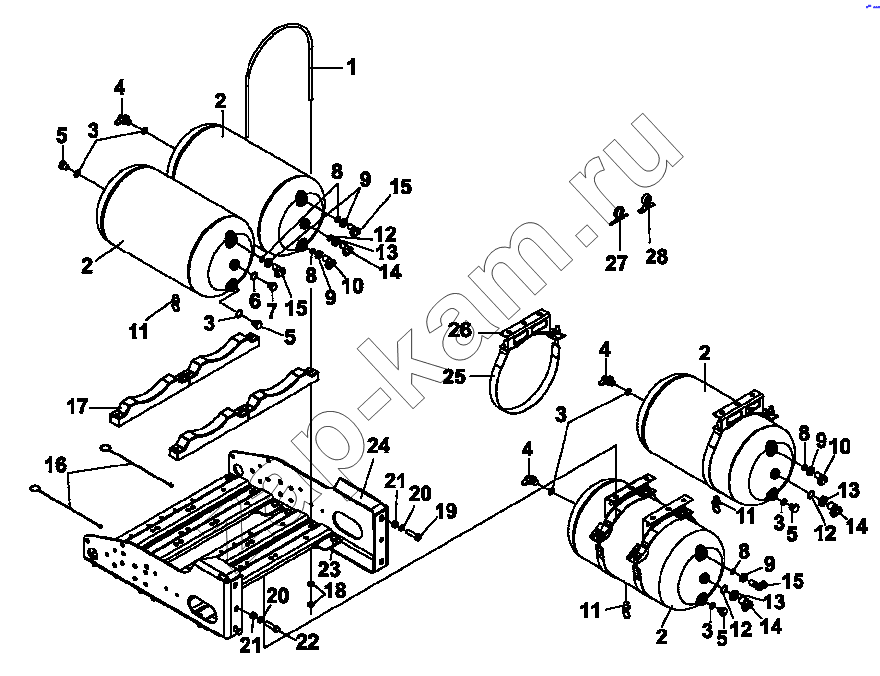

Схема/чертеж: 3513G-K0800 Воздушные ресиверы / DongFeng DFL-3250A1-K09-003-01
1
2
2
2
2
3
3
3
3
3
4
4
4
5
5
5
5
6
7
8
8
8
8
9
9
9
9
10
10
11
11
11
12
12
12
13
13
13
14
14
14
15
15
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
Поз. Артикул Название детали Кол-во Цена
Q40212 Q40212 Шайба 4; -
1 35N-13017 Скоба 4; -
2 3513B40B-010 Воздушный ресивер в сборе 4; -
3 35N-06037 Шайба 7; -
4 3524Z06A-010 Пробка 3; -
5 35N-06038 Заглушка 4; -
6 35N-06036 Уплотнительное кольцо 1; -
7 35Z41-06047 Пробка 1; -
8 35N-06032 О-кольцо 5; -
9 35N-06027 Гайка 5; -
10 35Z41-06105 Штуцер 2; -
11 3513D-040 Клапан сливной 4; -
12 35N-06031 О-кольцо 3; -
13 35N-06026 Гайка 3; -
14 35.6B2-06090 Угольник 3; -
15 35N-06124 Угольник 3; -
16 3513113-K0100 Тяга 2; -
17 35Z06A-13013 Кронштейн пневматического рессивера 2; -
18 Q340B10 Гайка 24; 100 ₽
19 Q150B1245 Болт 4; -
20 Q40312 Пружинная шайба 14; -
21 Q340B12 Гайка 14; -
22 Q150B1240 Болт 2; -
23 Q150B1225 Болт 8; -
24 3513110-K0100 Кронштейн воздушного ресивера в сборе 1; -
25 35.6B2-13025 Хомут в сборе 4; -
26 35D-13020 Кронштейн пневматического рессивера в сборе 4; -
27 37F-24012 Нейлоновый уплотнитель 2; -
28 37F-24013 Хомут 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
