8406A-C0103 Передний бампер
/ DongFeng DFL-3250A1-K09-003-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

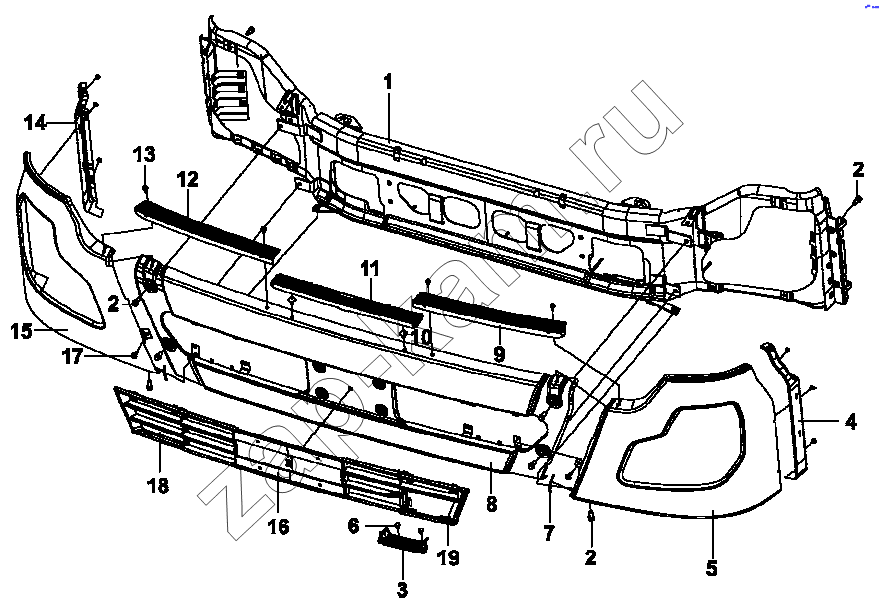

Схема/чертеж: 8406A-C0103 Передний бампер / DongFeng DFL-3250A1-K09-003-01
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Поз. Артикул Название детали Кол-во Цена
8406115-C0101 8406115-C0101 Кронштейн бампера в сборе 1; -
Q40312-Z6H Q40312-Z6H Шайба пружинная 6; -
Q40112-Z6H Q40112-Z6H Шайба 6; -
Q40205-Z6H Q40205-Z6H Шайба 6; -
Q150B1230-Z6H-J0 Q150B1230-Z6H-J0 Болт 4; -
Q151B1220-Z6H-J0 Q151B1220-Z6H-J0 Болт 2; -
Q40308-Z6H Q40308-Z6H Пружинчатая шайба 2; -
Q40108-Z6H Q40108-Z6H Плоская шайба 2; -
Q340B08-Z6H Q340B08-Z6H Гайка 2; -
Q2140516-Z6H Q2140516-Z6H Винт 6; -
Q40306-Z6H Q40306-Z6H Пружинчатая шайба 2; -
Q40106-Z6H Q40106-Z6H Плоская шайба 2; -
Q40306-Z6H Q40306-Z6H Пружинчатая шайба 4; -
Q40106-Z6H Q40106-Z6H Плоская шайба 4; -
Q40106-Z6H Q40106-Z6H Плоская шайба 2; -
8406159-C0100 8406159-C0100 Кронштейн левый в сборе 1; -
8406160-C0100 8406160-C0100 Кронштейн правый в сборе 1; -
Q150B1030-Z6H Q150B1030-Z6H Болт 6; -
Q40110-Z6H Q40110-Z6H Шайба 6; -
Q40310-Z6H Q40310-Z6H Шайба пружинная 6; -
8406179-C0101 8406179-C0101 Кронштейн левый нижний в сборе 1; -
8406180-C0101 8406180-C0101 Кронштейн правый нижний в сборе 1; -
Q150B1025-Z6H Q150B1025-Z6H Болт 3; -
Q40110-Z6H Q40110-Z6H Шайба 3; -
Q40310-Z6H Q40310-Z6H Шайба пружинная 3; -
1 8406105-C0103 Усилитель бампера в сборе 1; -
2 Q1841025-Z6H Болт 8; -
3 8406045-C0100 Подножка буфера 1; -
4 8406059-C0101 Левая накладка 1; -
5 8406019-C0101 Левая боковая накладка буфера в сборе 1; -
6 Q2140616-Z6H Винт 2; -
7 8406051-C0100 Резиновый буферный блок 2; -
8 8406010-C0101 Средняя накладка буфера в сборе 1; -
9 8406079-C0100 Левая подножка буфера 1; -
10 8406088-C0100 Болт 2; -
11 8406085-C0100 Средняя подножка буфера 1; -
12 8406080-C0100 Правая подножка буфера 1; -
13 RQ1760625-Z6H Направляющий болт 4; -
14 8406060-C0101 Правая накладка 1; -
15 8406020-C0101 Правая боковая накладка буфера в сборе 1; -
16 8406035-C0100 Решетка буфера 1; -
17 RQ1760620-Z6H Болт 2; -
18 8406040-C0100 Заглушка правого буксирного крюка 1; -
19 8406039-C0100 Заглушка левого буксирного крюка 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
