Гидравлический подъемный механизм типа F
/ DongFeng DFL-3251A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

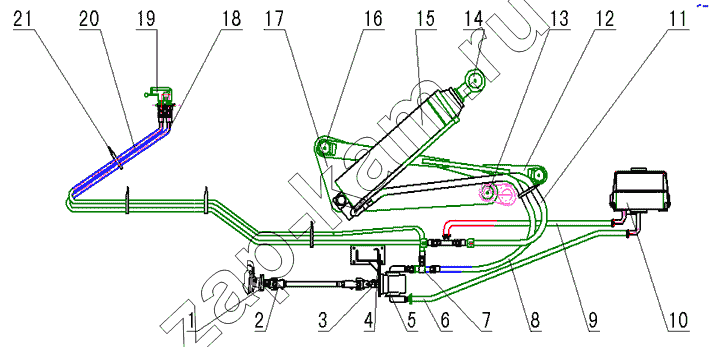

Схема/чертеж: Гидравлический подъемный механизм типа F / DongFeng DFL-3251A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Поз. Артикул Название детали Кол-во Цена
Q150B1050 Q150B1050 Болт 4; -
86ZX57-06018 86ZX57-06018 Втулка 4; -
86ZX57-06014 86ZX57-06014 Втулка 2; -
85DL81-06060B 85DL81-06060B Рычаг правый 1; -
86ZX57-06012 86ZX57-06012 Втулка 8; -
86DL81-06040 86DL81-06040 Рычаг подъема правый в сборе 1; -
Q67240 Q67240 Хомут 2; -
Q67250 Q67250 Хомут 2; -
Q340B14 Q340B14 Гайка 4; -
Q40314 Q40314 Пружинная шайба 4; -
Q150B1450 Q150B1450 Болт 4; -
Q340B10 Q340B10 Гайка 4; 100 ₽
Q40310 Q40310 Пружинная шайба 4; -
1 45ZX289-01005 Фланец 1; -
2 45DL221-02010 Вал привода в сборе 1; -
3 45DL221-01015 Фланец 1; -
4 45DL226-01030 Кронштейн 1; -
5 8604DL178-010 Насос шестеренчатый 1; -
6 86DL221-02003 Трубопровод низкого давления 1; -
7 86ZX219-00001 Тройник 1; -
8 86DL221-02002 Трубопровод высокого давления 1; -
9 86DL221-02006 Трубопровод низкого давления 1; -
10 86ZX219-00010 Масляный бак в сборе 1; -
11 86DL221-02001 Трубопровод низкого давления 1; -
12 86DL81-06050B Рычаг левый 1; -
13 86ZX57-06017 Ось 1; -
14 86ZX57-06013C Ось 1; -
15 8603ZX57-010 Цилиндр подъема в сборе 1; -
16 86ZX57-06015C Рычаг 4; -
17 86DL81-06030 Рычаг подъема левый в сборе 1; -
18 86DL221-02005 Трубопровод низкого давления 1; -
19 EQ340-86240 Кран управления 1; -
20 86DL221-02004 Трубопровод высокого давления 1; -
21 ZD250X7.5 Хомут 8; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
