Картера сцепления и коробки передач
/ DongFeng DFL-3251A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

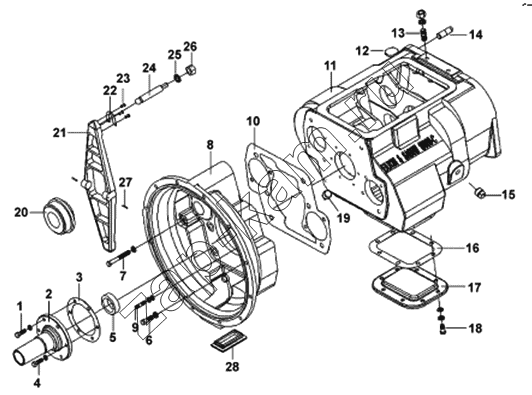

Схема/чертеж: Картера сцепления и коробки передач / DongFeng DFL-3251A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
Поз. Артикул Название детали Кол-во Цена
Q40310 Q40310 Пружинная шайба 2; -
Q40605 Q40605 Стопорная шайба 3; -
GB95-76 GB95-76 Шайба 8; -
GB93-76 GB93-76 Стопорная шайба 8; -
GB52-76 GB52-76 Гайка M161.5 2; -
GB93-76 GB93-76 Стопорная шайба 2; -
GB889-80 GB889-80 Гайка M16х1.5 6; -
GB95-85 GB95-85 Шайба 6; -
Q40312 Q40312 Пружинная шайба 2; -
Q40312 Q40312 Пружинная шайба 2; -
Q40310 Q40310 Пружинная шайба 4; -
1 Q1701032 Болт M10х32 2; -
2 F91409-13 Крышка подшипника первичного вала 1; -
3 14311 Прокладка 1; -
4 GB21-76 Болт M10 4; -
5 F500A-1802191 Сальник 1; -
6 GB21-76 Болт M10 2; -
7 GB21-76 Болт M10 2; -
8 15410-12 Картер сцепления 1; -
9 C01056 Шпилька 6; -
10 20822 Прокладка сцепления 1; 90 ₽
11 18686 Картер коробки передач 1; -
12 14373 Круглый магнит 3; 110 ₽
13 Q1231630 Шпилька 2; -
14 14334 Шпилька задней крышки 2; -
15 Q614B12 Заглушка 1; -
16 16929 Прокладка 1; -
17 16596 Крышка 1; -
18 GB21-76 Болт M10 8; -
19 Q61304 Заглушка 1; -
20 85CT5765F2 Выжимной подшипник 1; -
21 C04012-2 Вилка сцепления 1; -
22 C04016-1 Стопор 1; -
23 Q2140510 Винт 3; -
24 C04015-1 Кронштейн 1; -
25 Q40320 Шайба 1; -
26 Q340B20 Гайка 1; -
27 Q5280324 Шпилька 2; -
28 JS180-1601016-2 Крышка 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
